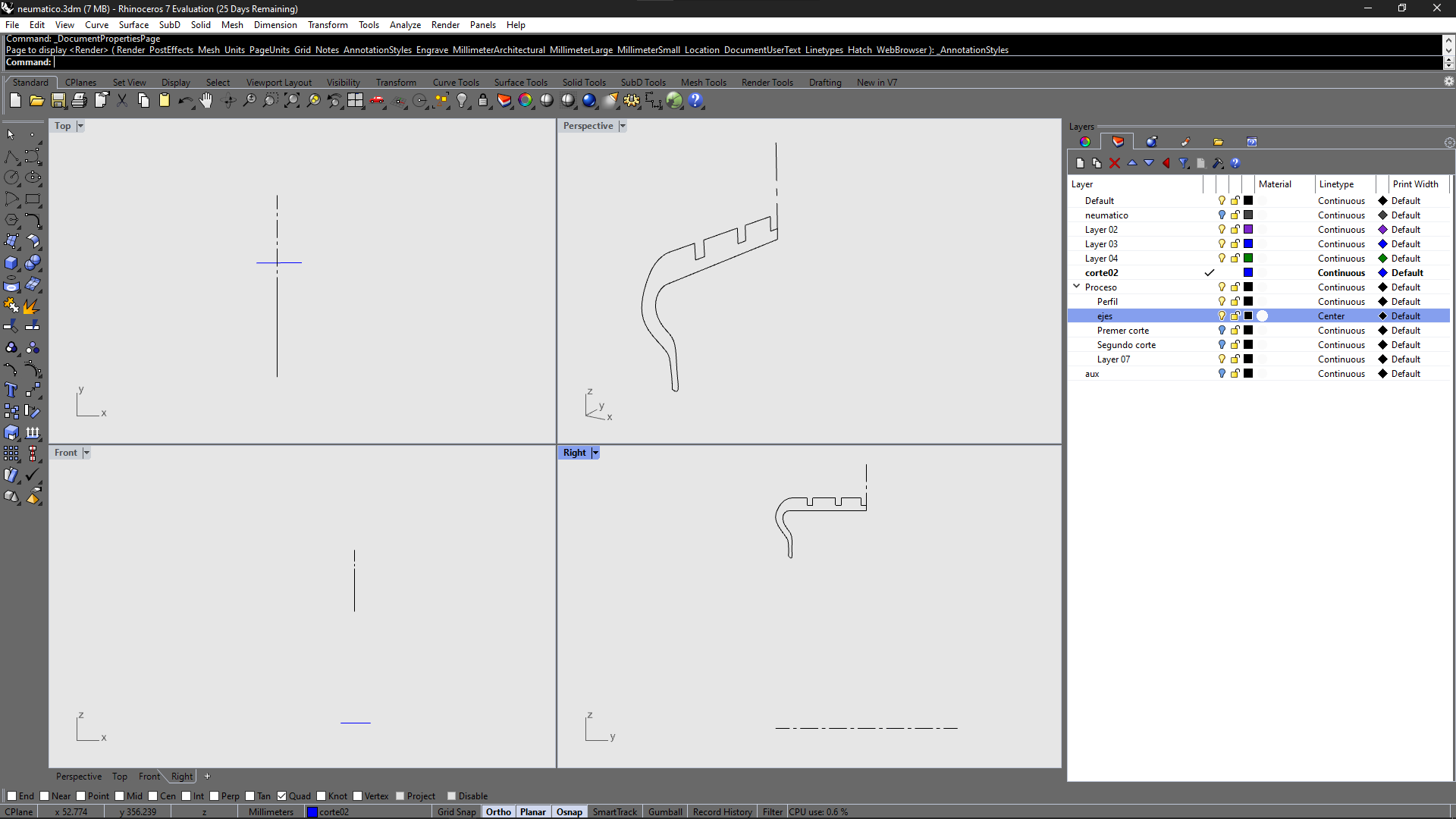

Para el proceso de la creación de un neumático en Rhino empezamos creando la mitad del perfil
Perfil

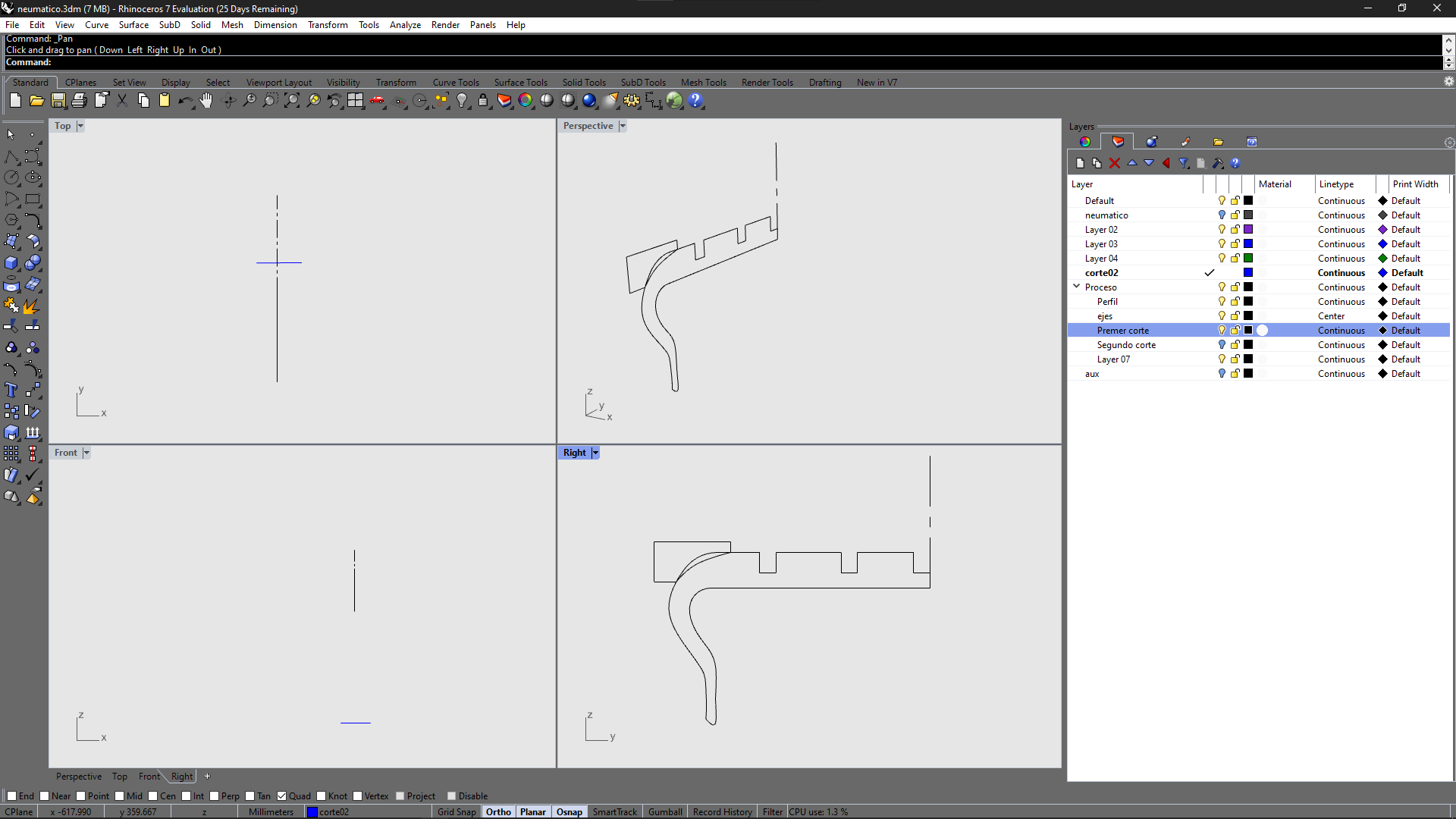

Desarrollamos el primer corte sobre el perfil del neumático
Primer Corte

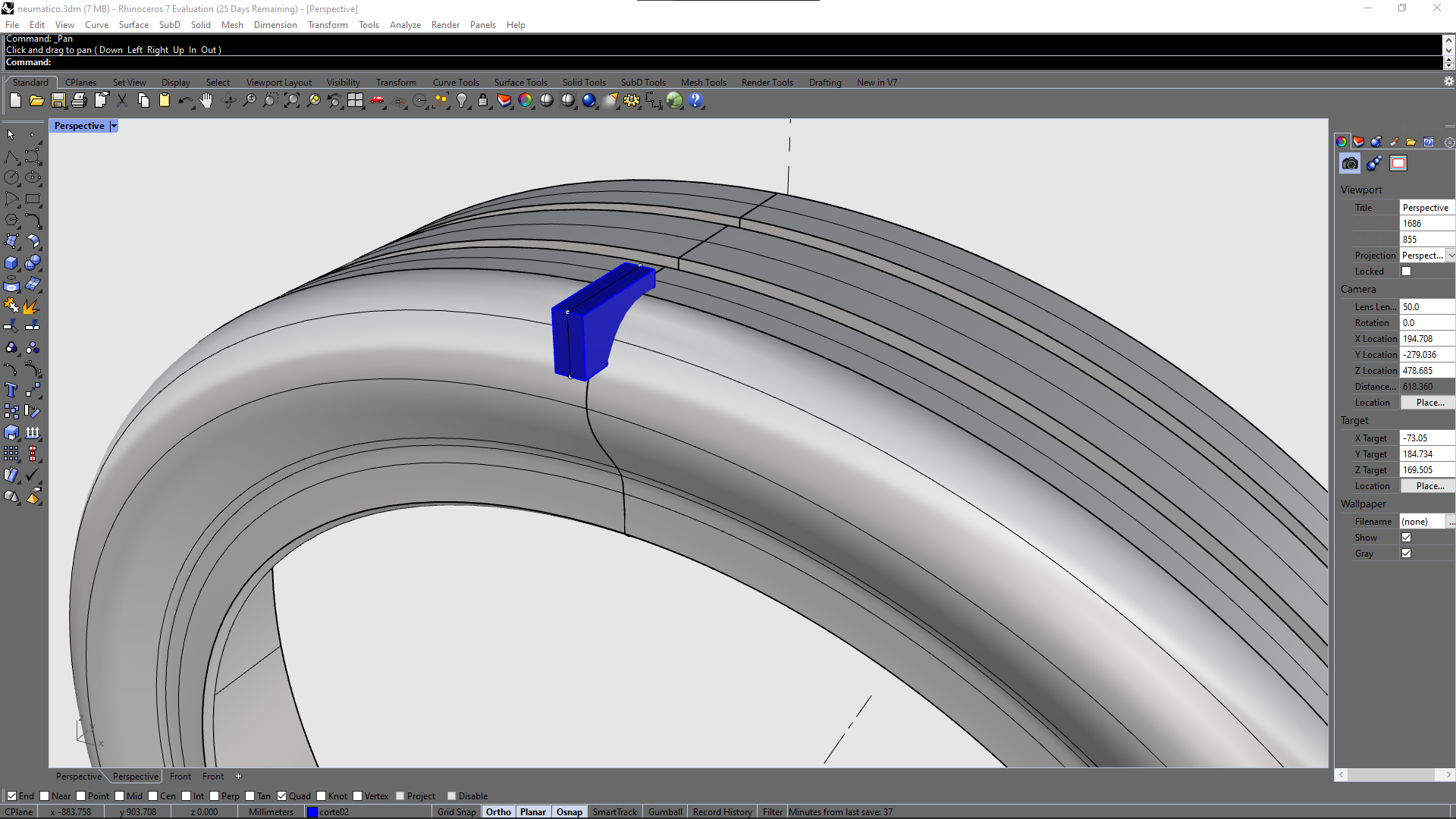

Hacemos la revolución del perfil, y extruimos el corte 5 mm hacia los dos lados.
Revolución y extrusión

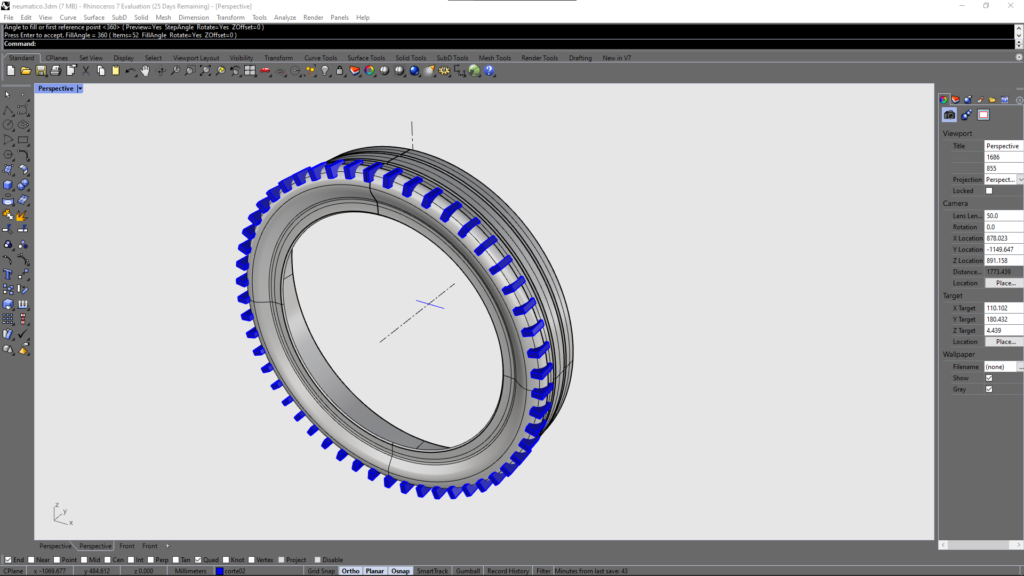

con la extrusión seleccionada hacemos un array polar desde la coordenada 0,0
array polar

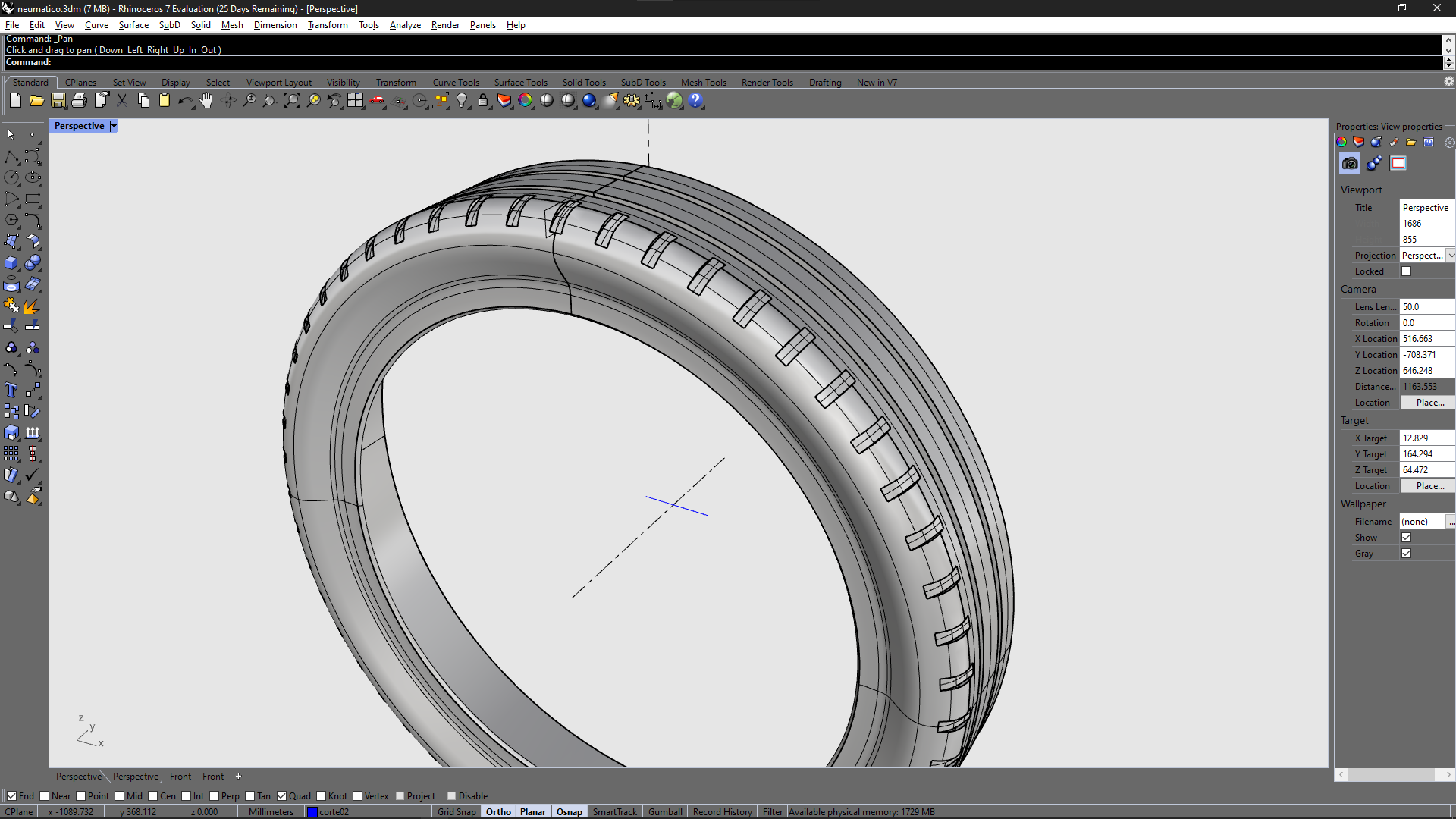

Hacemos la operación de diferencia y el resultado será este.
Difference

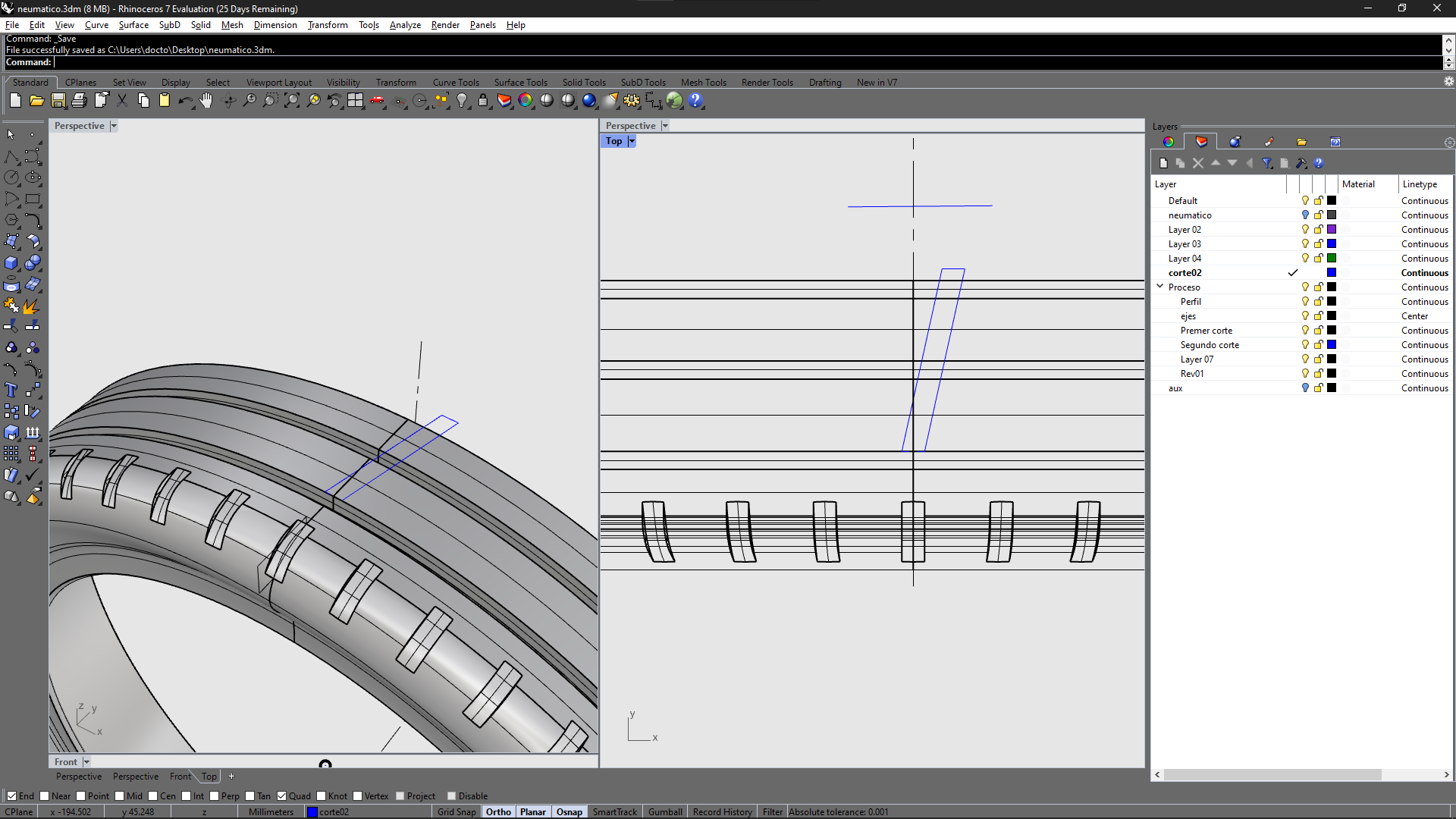

Trazamos el segundo corte
Segundo Corte

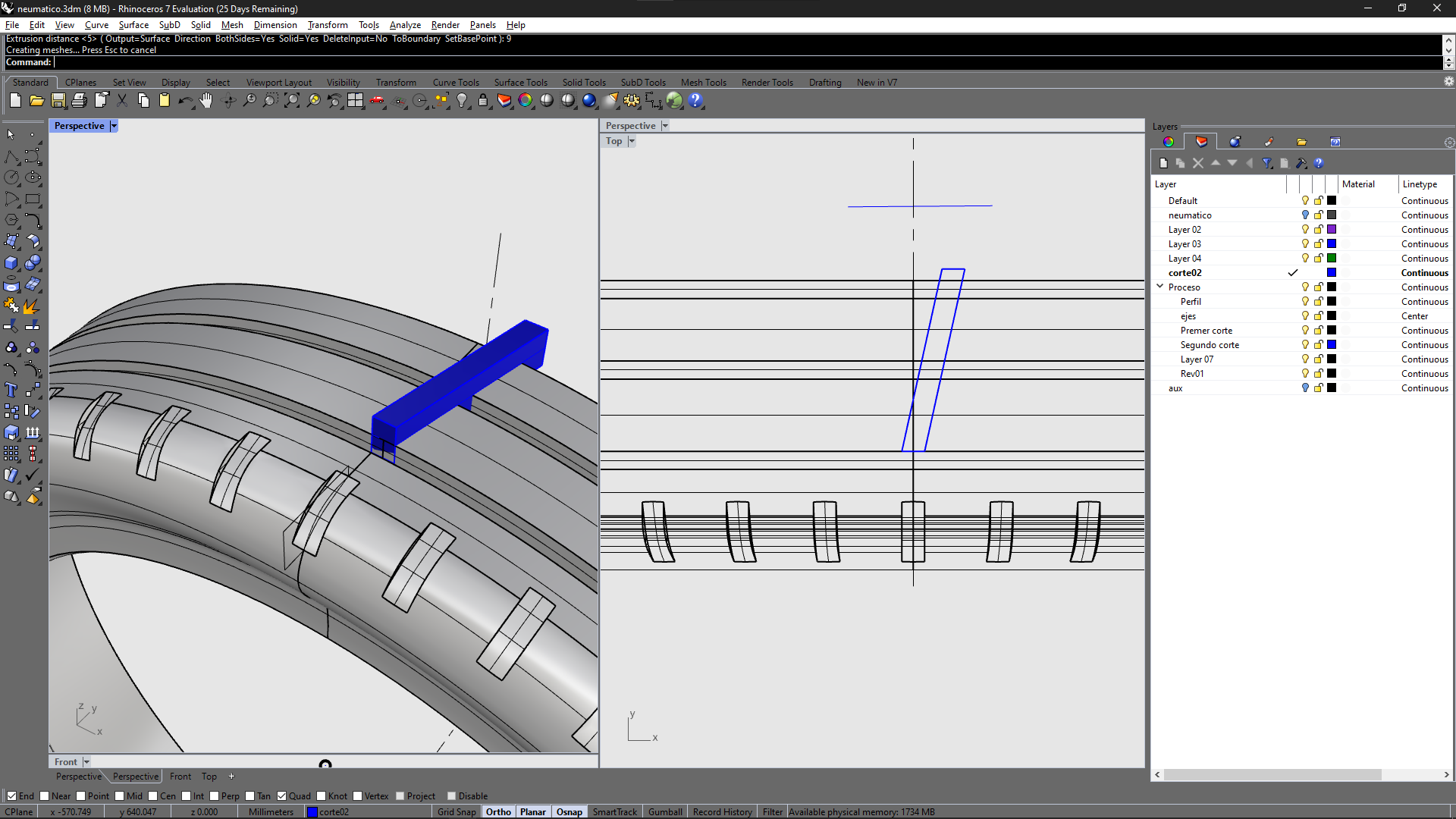

Extruimos con una profundidad de 9 mm hacia los dos lados el trazo anterior
Segunda Extrusión

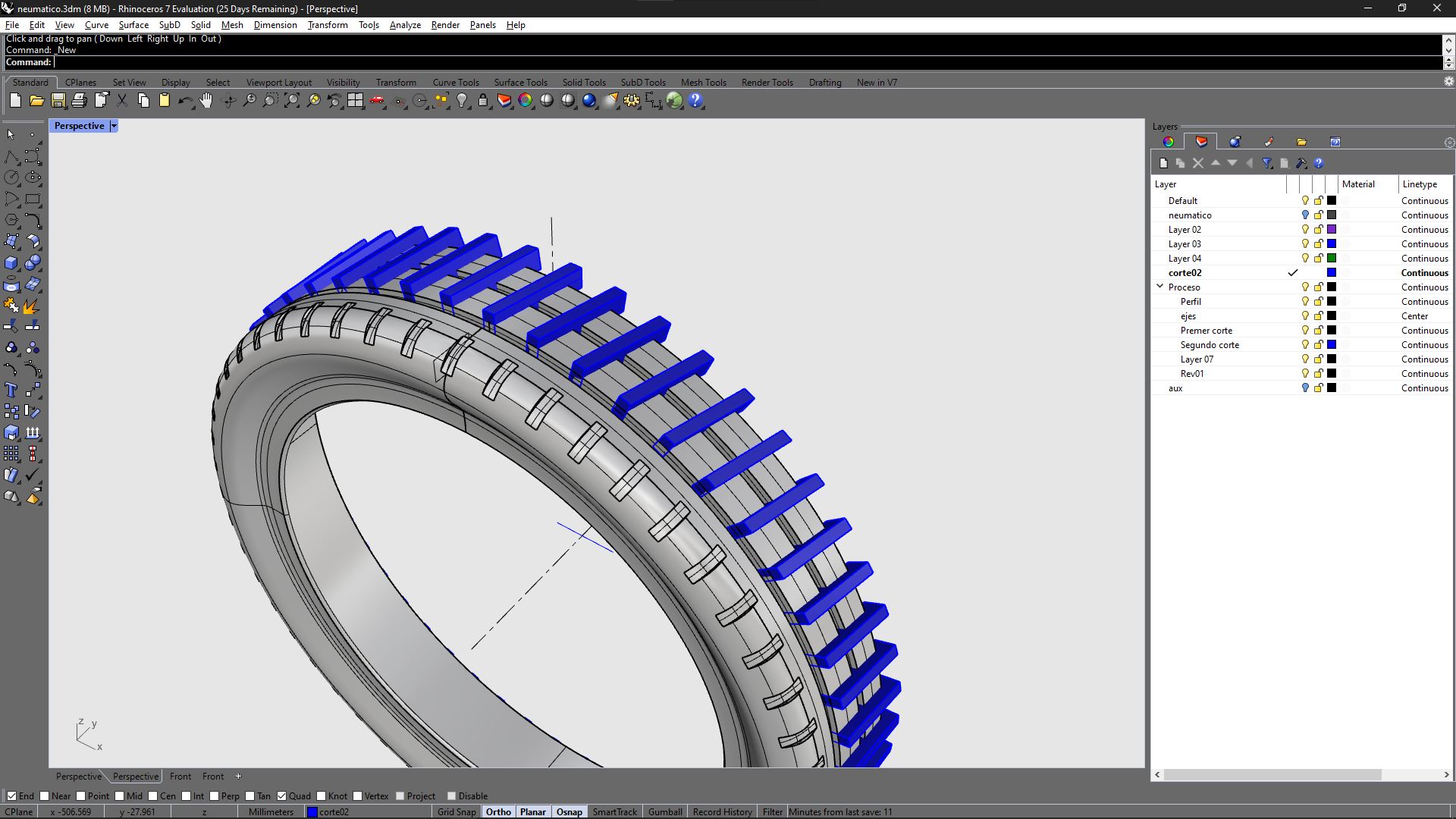

Volvemos hacer el Array Polar con la pieza extruida
Segundo Array

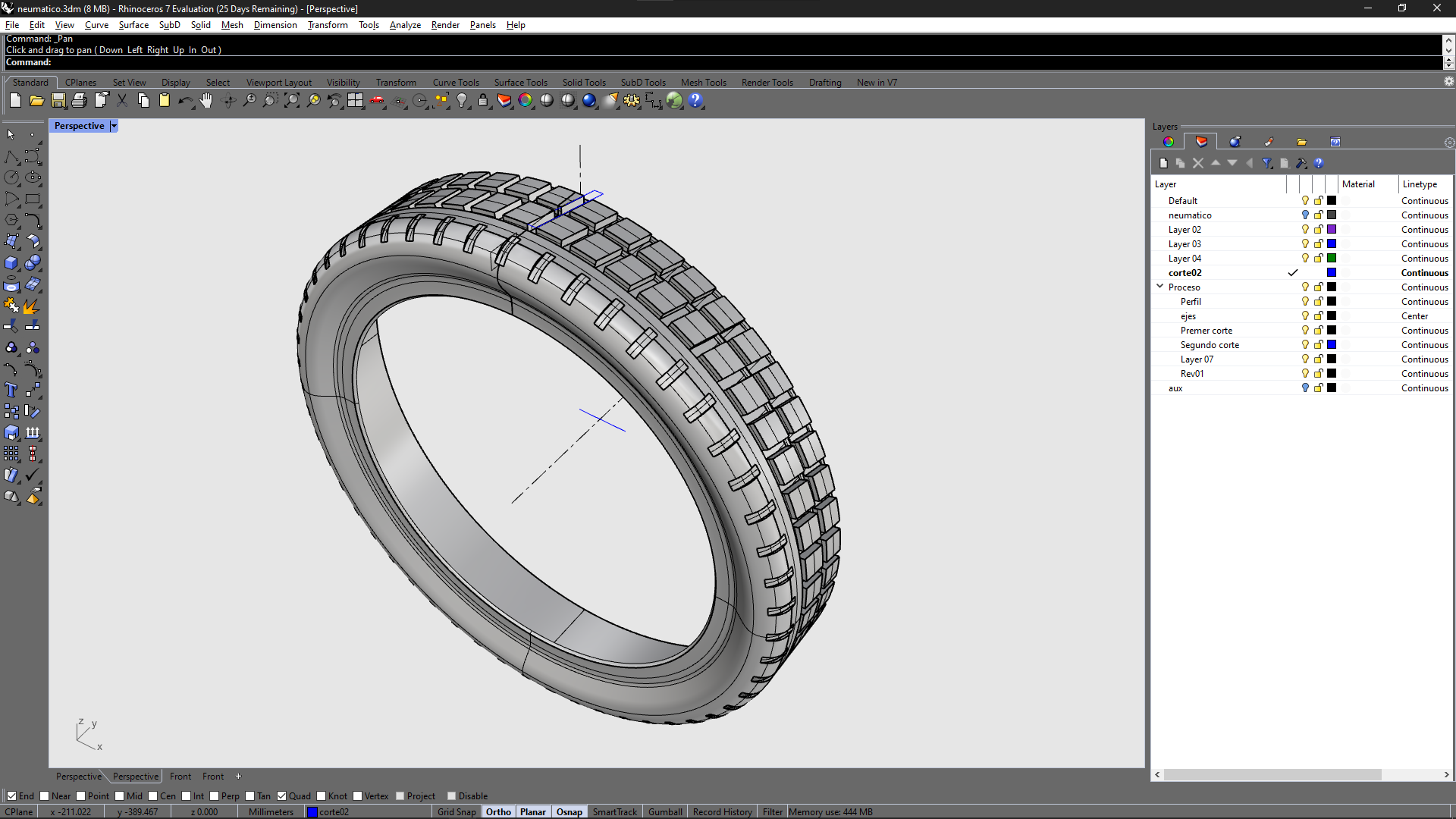

Obtenemos la mitad del neumático
Mitad Neumático

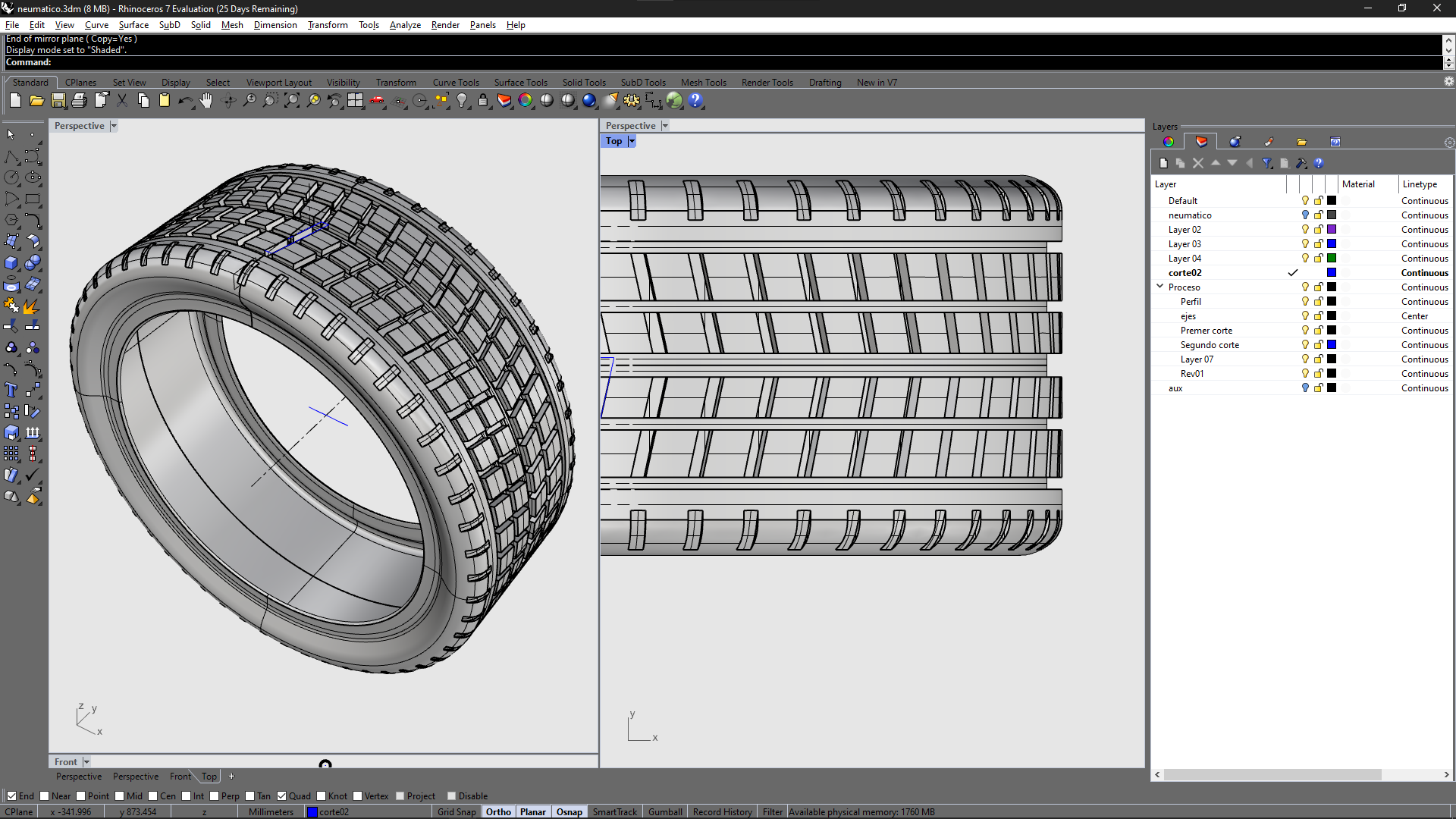

utilizamos un mirror para hacer un espejo de la mitad del neumático
y finalmente usamos la opción union y tenemos nuestro neumatico listo
