En esta entrada les mostraré el procedimiento para desarrollar un Rin en FreeCad
Rin en FreeCAD

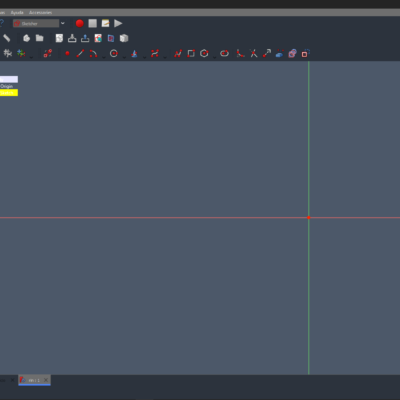

Paso 01
A partir de un part design y con el plano YZ vamos a trazar un croquis.
Zoom

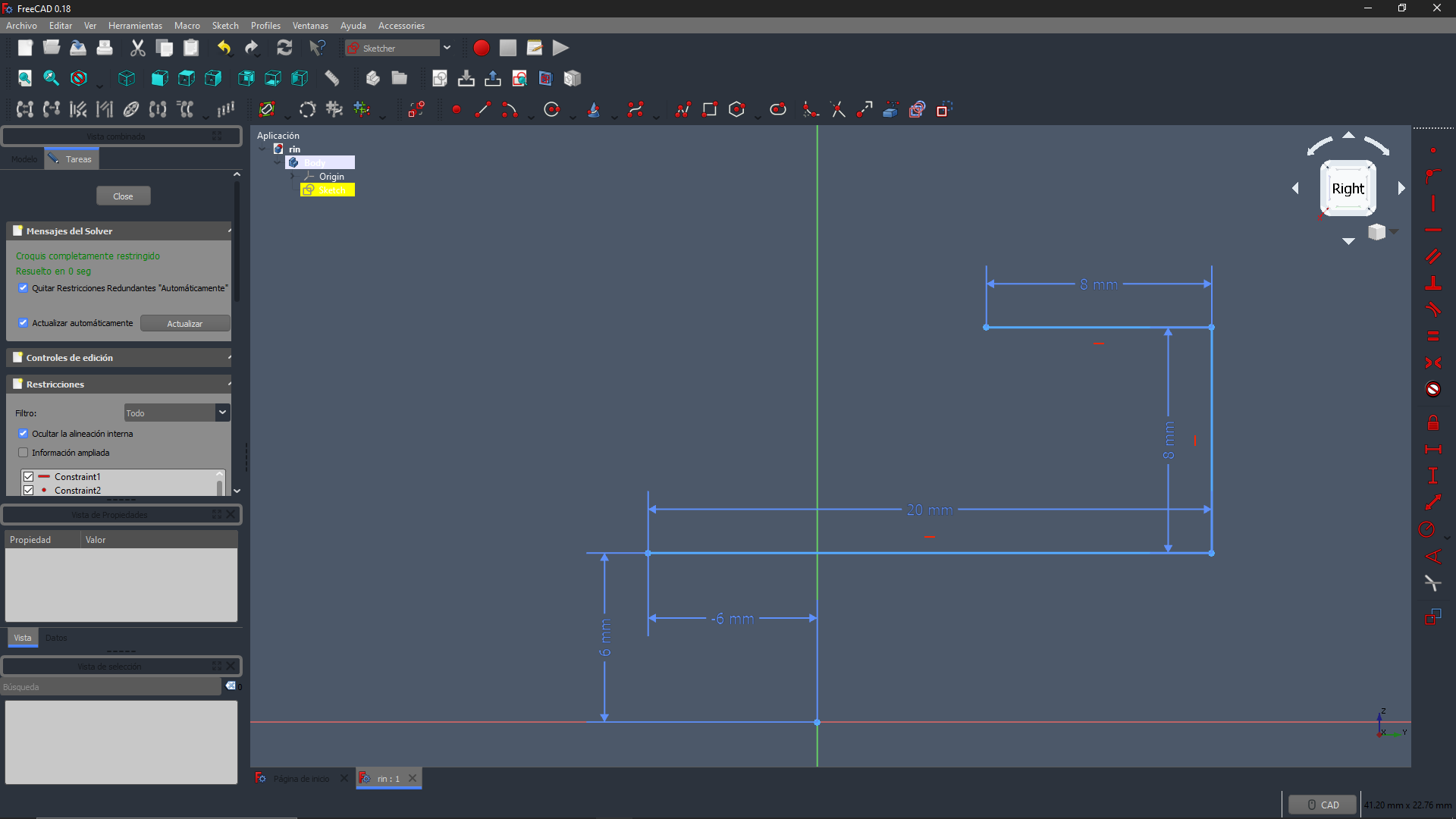

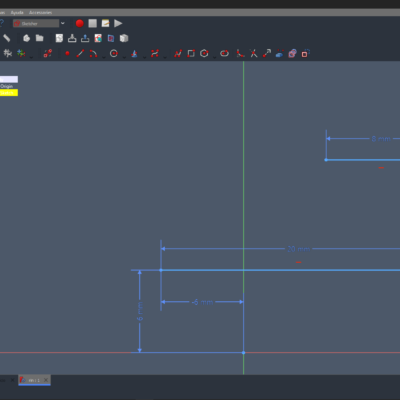

Primera polilínea
Trazamos con las siguientes medidas nuestra primera polilinea.
Zoom

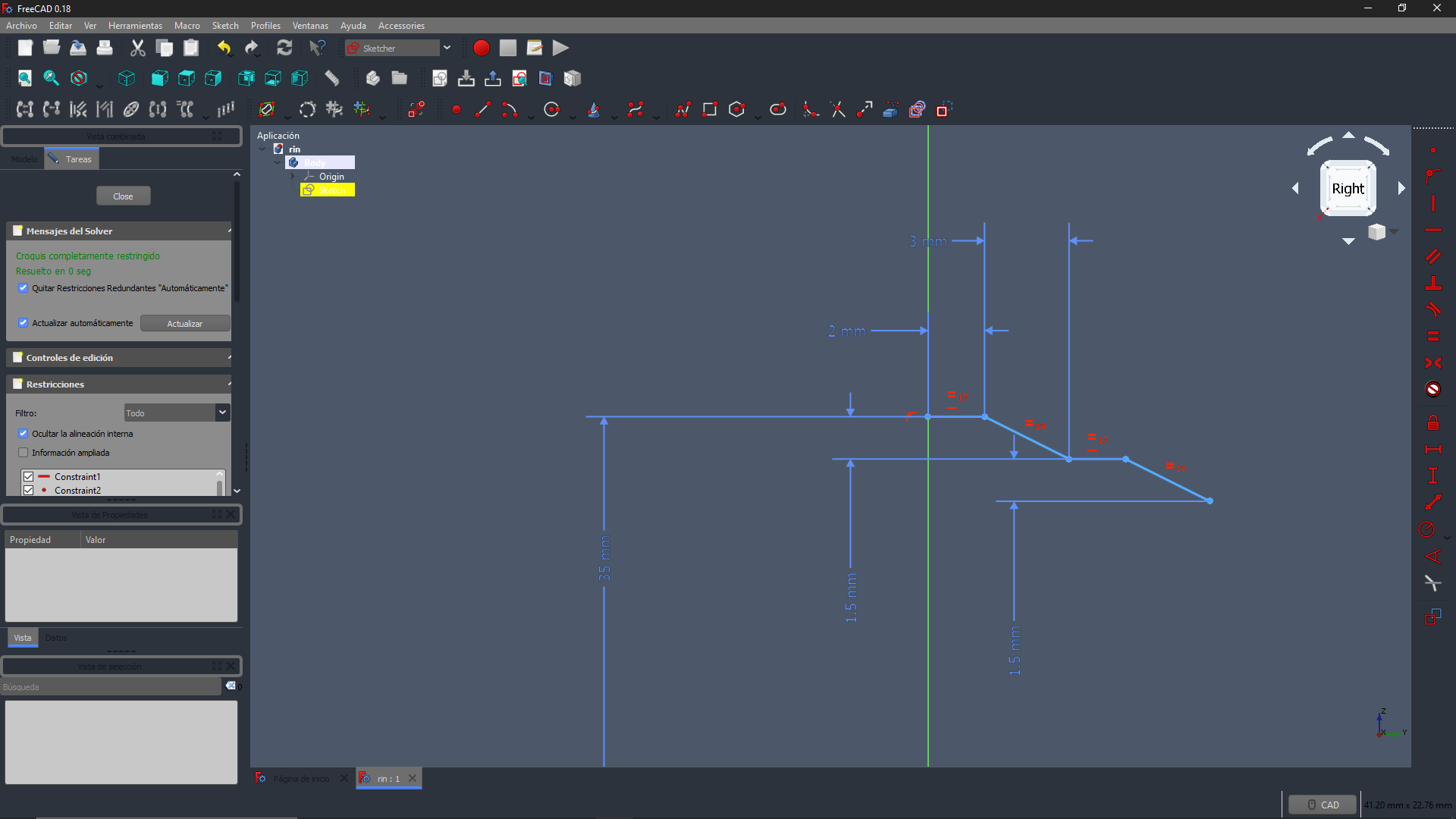

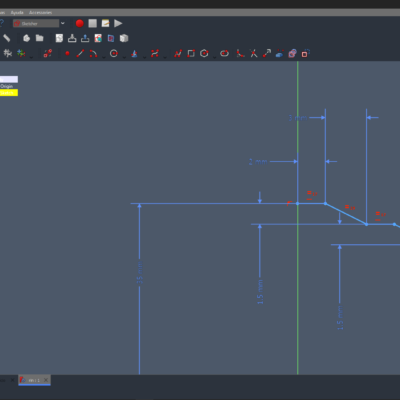

Segunda polilínea
Trazamos con las siguientes medidas nuestra segunda polilínea, y considerando que la cota de 35 mm es la altura desde el origen. verifica toda las restricciones que tiene el trazo.
Zoom

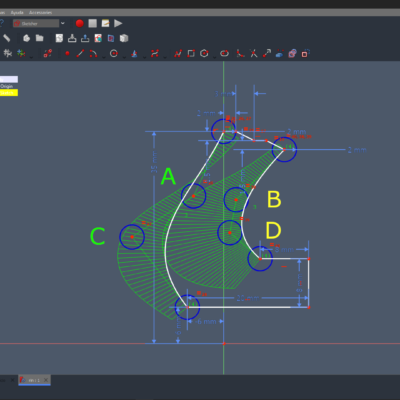

Dos B-spline
Trazamos dos splines a las cuales les vamos a poner varias restricciones, que se explicaran en la siguiente imagen
Zoom
Restricciones de las B-spline
Los puntos A y B se alinean sobre el eje de Y con una altura de 22 cm la D tambien sobre el eje Y pero con una altura de 18 Cm y C altura 18 cm y en el eje x 12.
Zoom

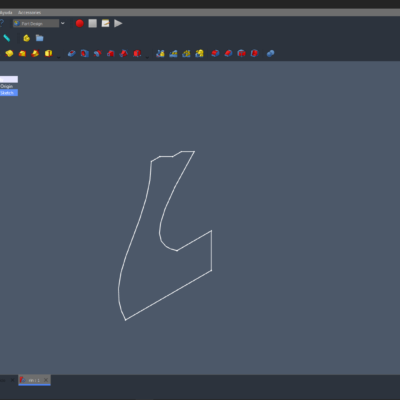

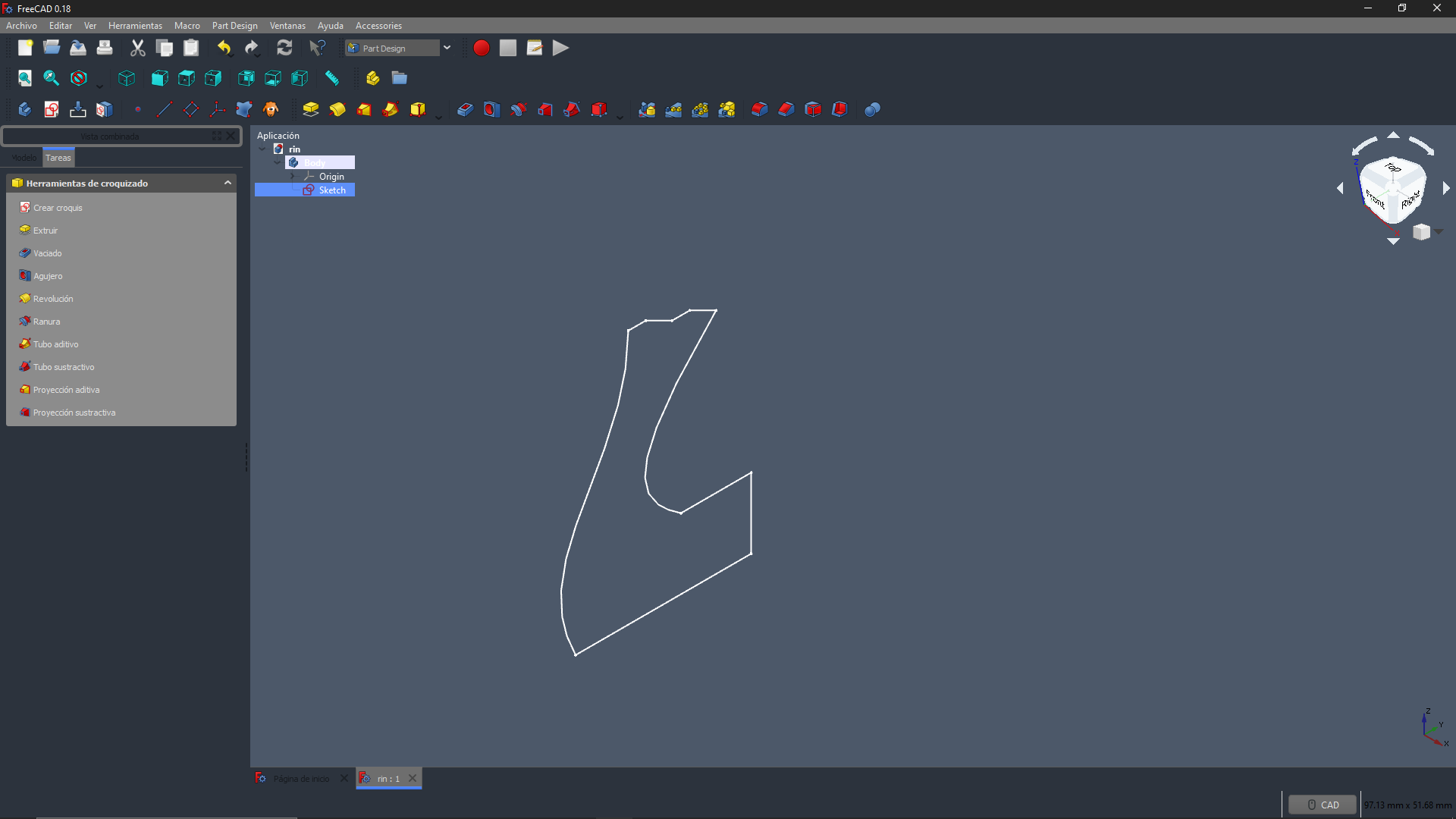

Cierra de tarea
Ya tenemos totalmente definido este perfil que vamos a revolucionar.
Zoom

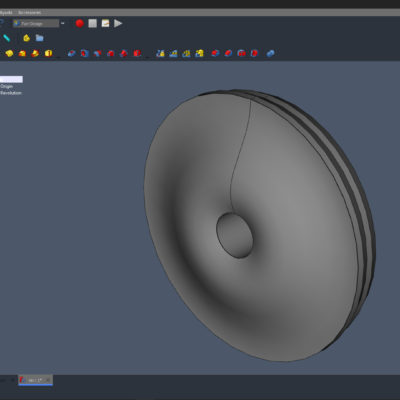

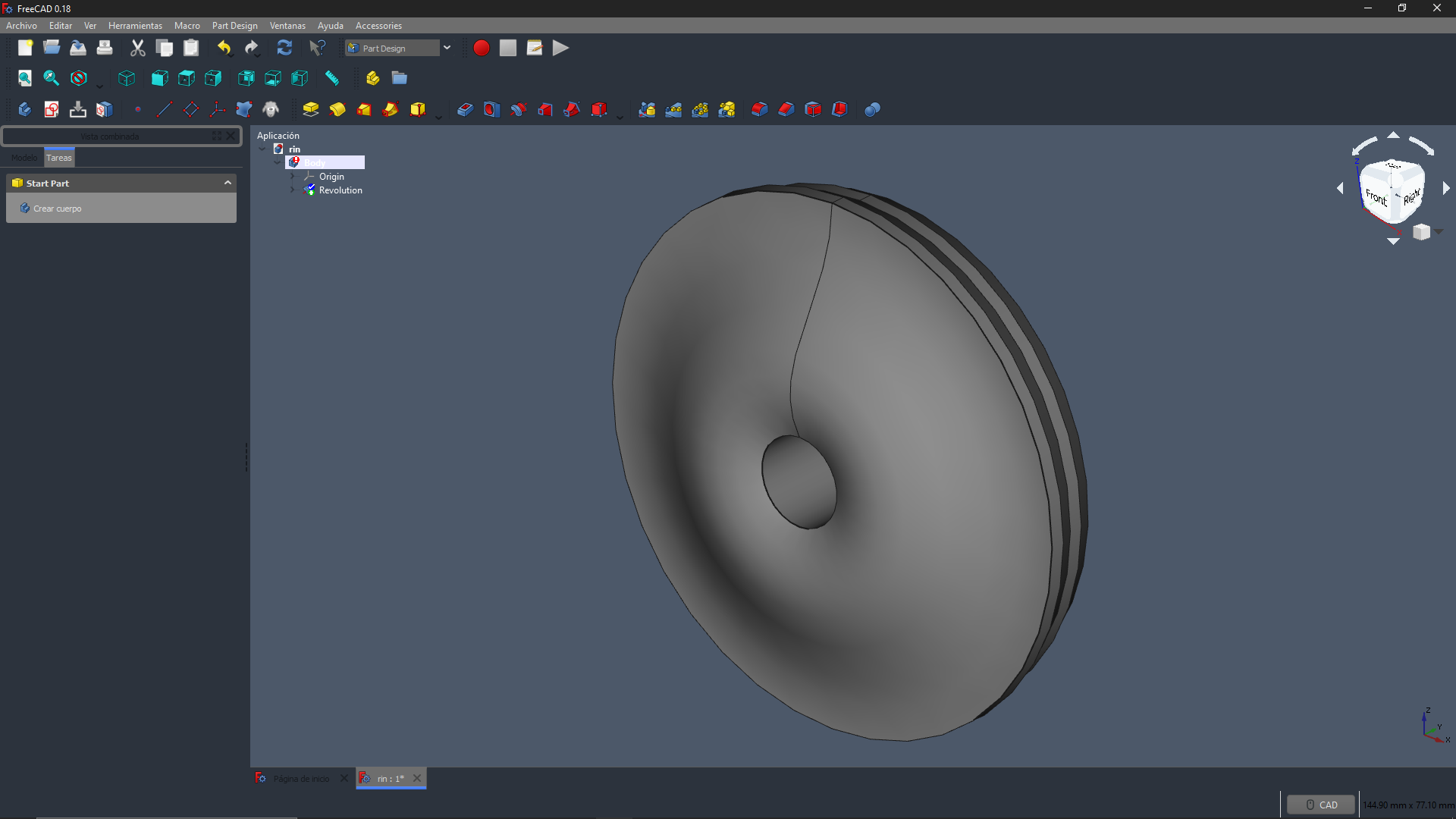

Revolucion
En tareas hacemos la revolución sobre el eje de de Y.
Zoom

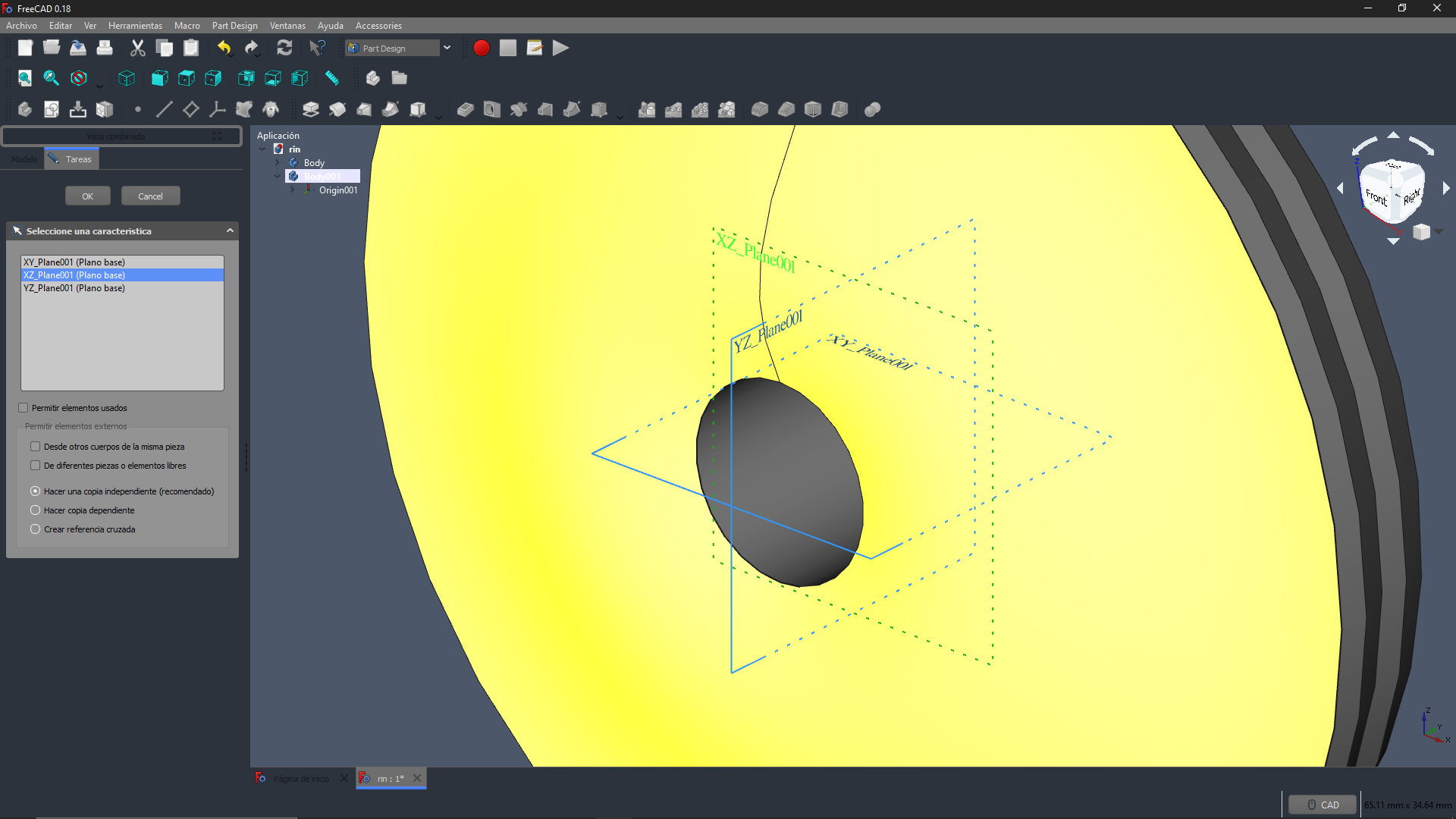

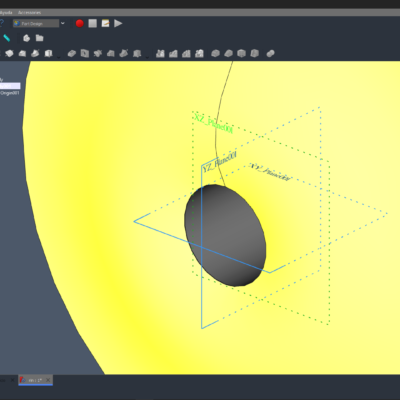

Nuevo Cuerpo
Creamos un nuevo cuerpo y sobre el plano XZ creamos un nuevo croquis .
Zoom

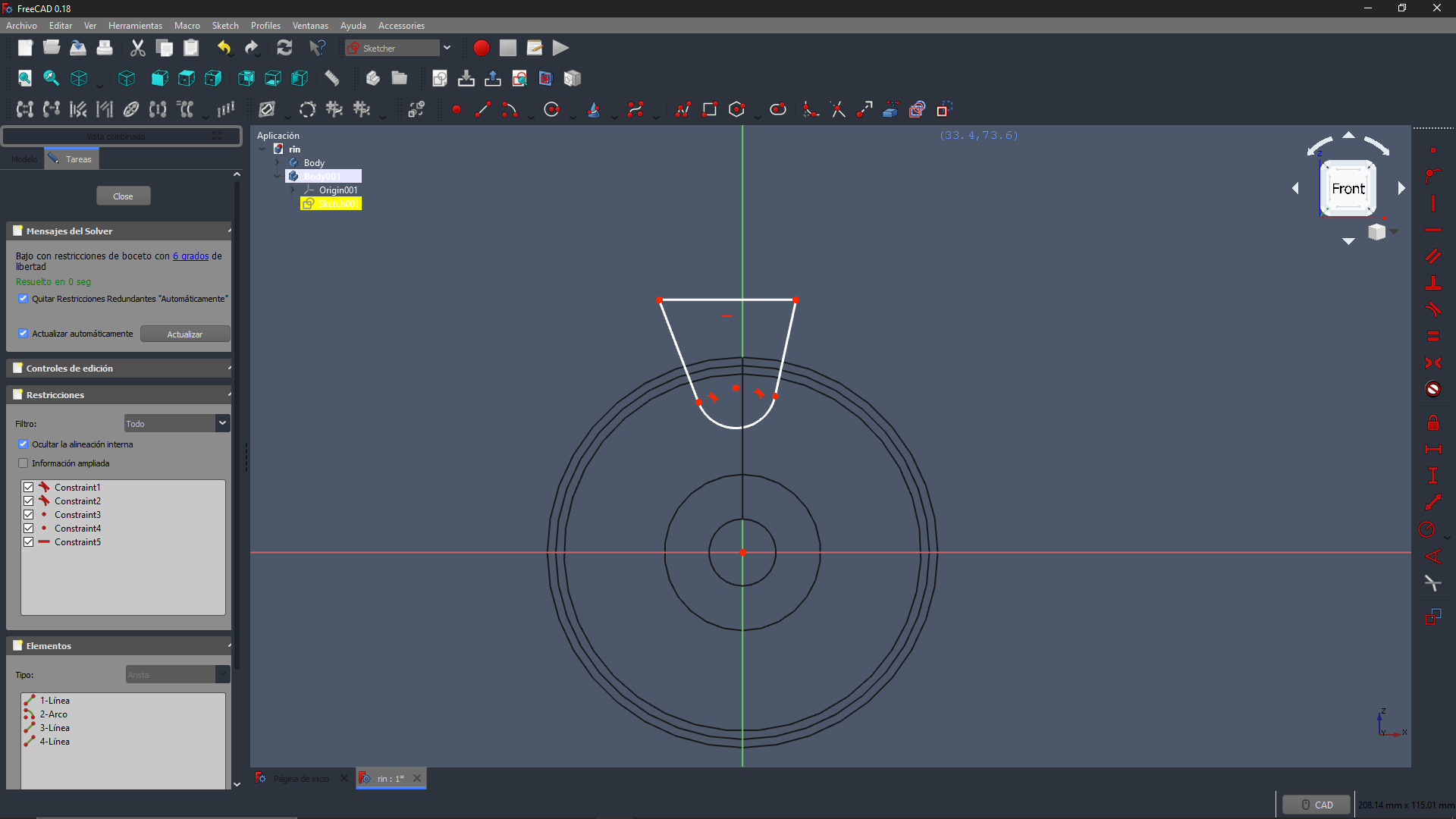

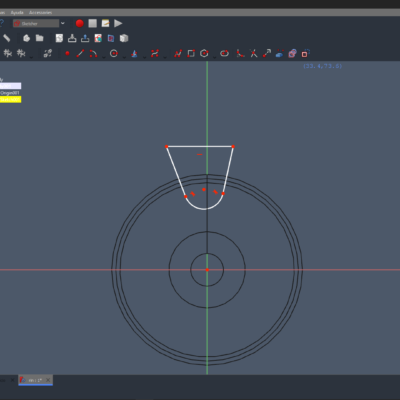

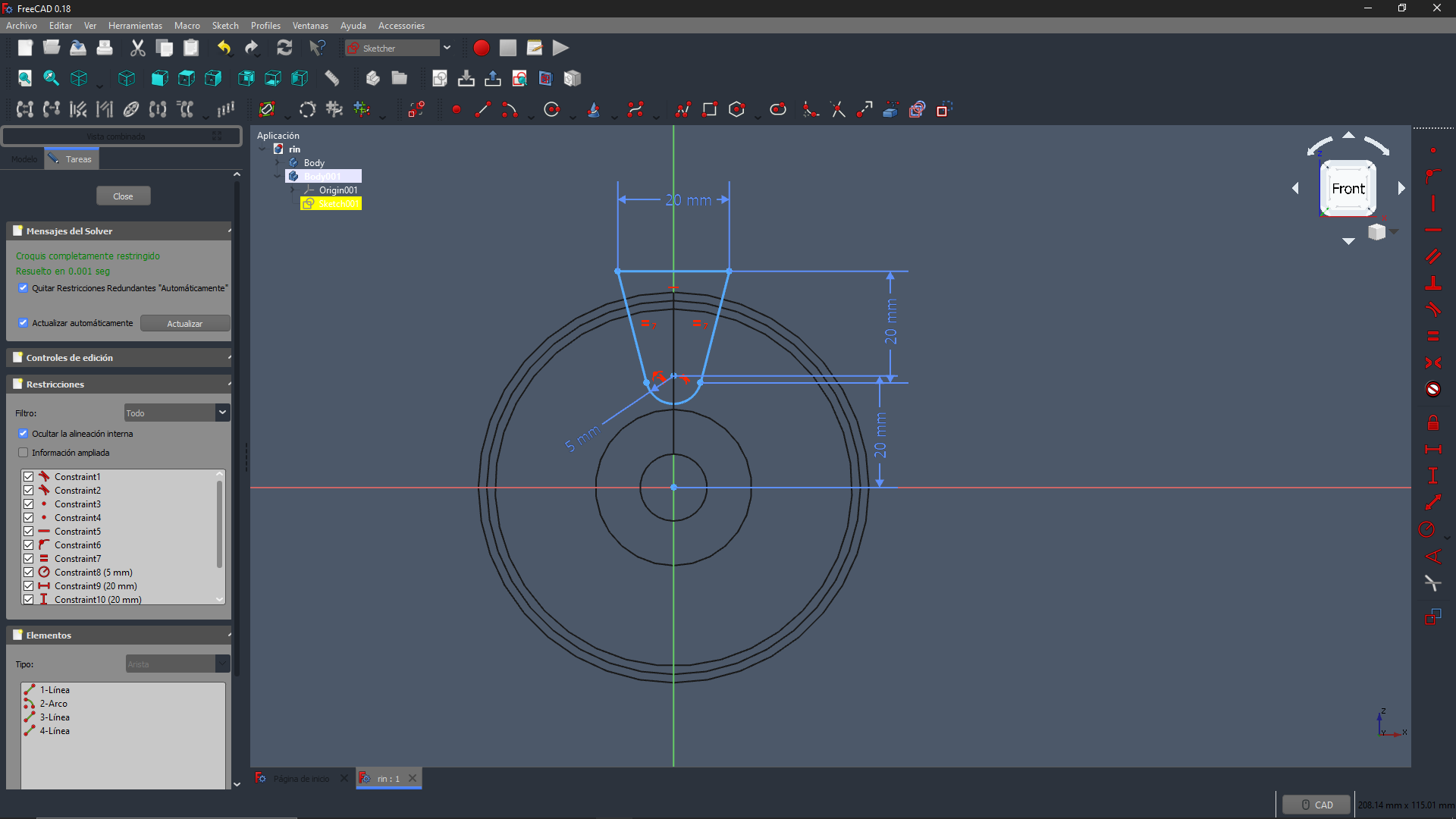

Polilinea
Trazamos la siguiente polilinea
Zoom

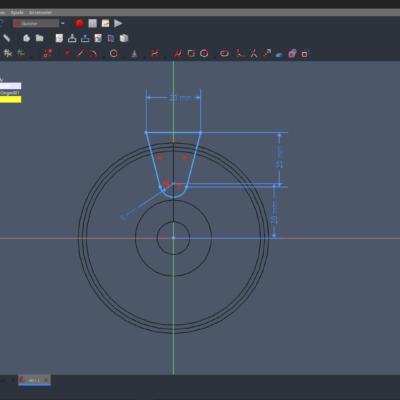

Restricciones y medidas
Revisamos las medidas y restricciones.
Zoom

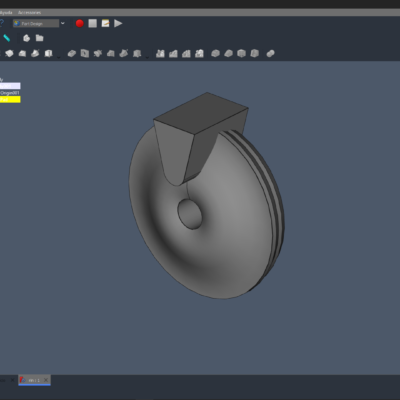

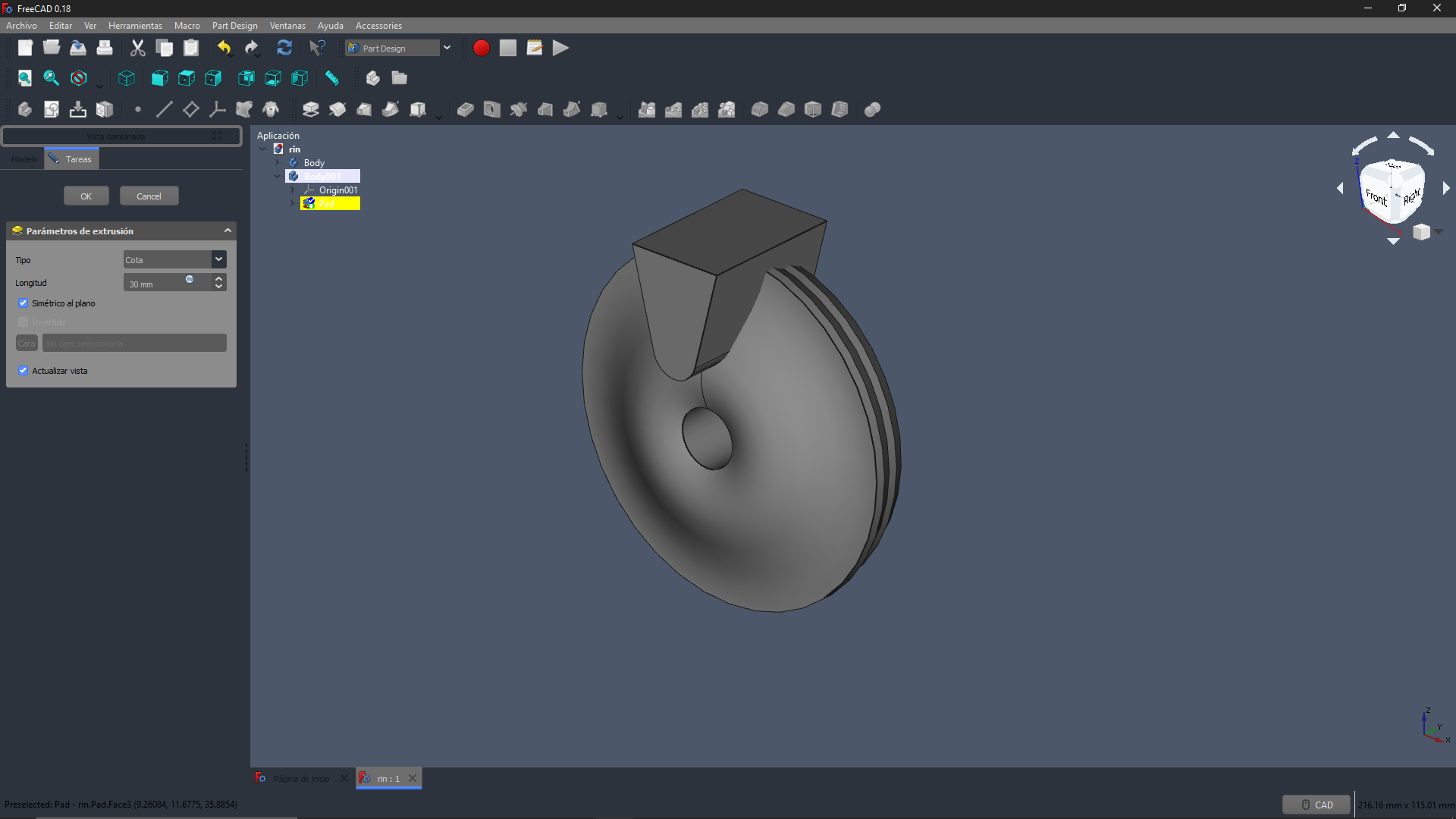

Extruccion
Usamos extrucción como referencia usamos el simetrico al planoy extruimos 30 mm
Zoom

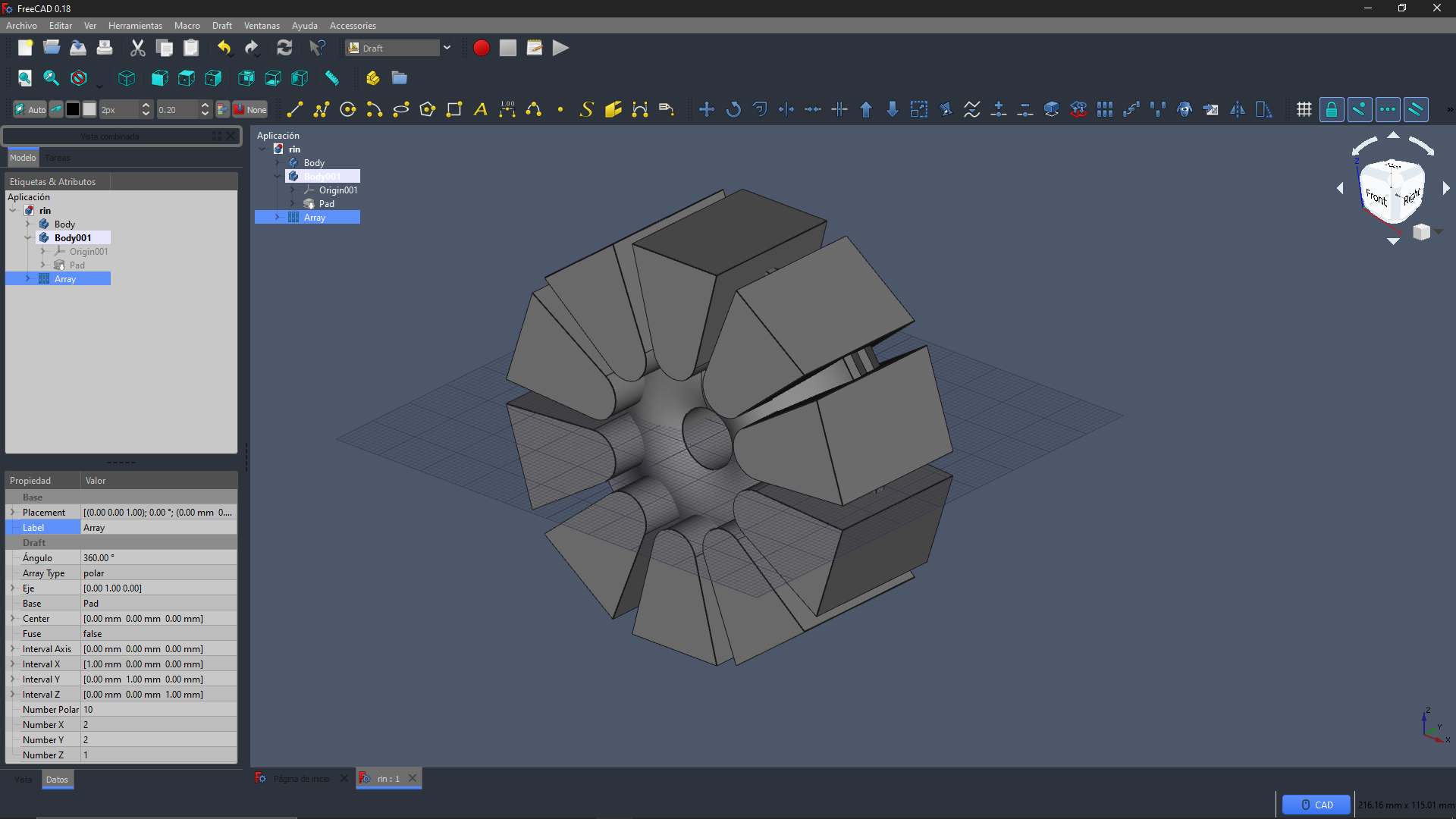

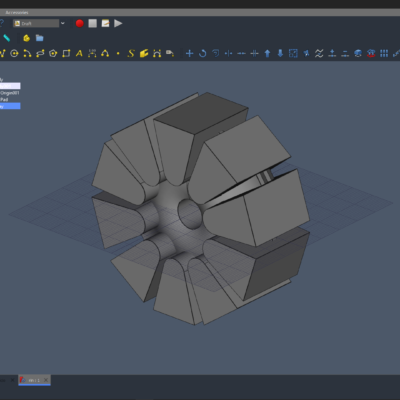

Modo Draft
Pasamos a modo Draft y seleccionados pad y aplicamos un array polar de 10 unidades, en el eje revisamos que este X= 0, Y=1, Z= 0 y al final desactivamos la malla que localizamos el icono en la parte superior derecha.
Zoom

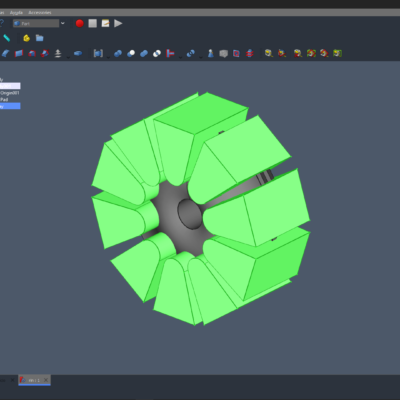

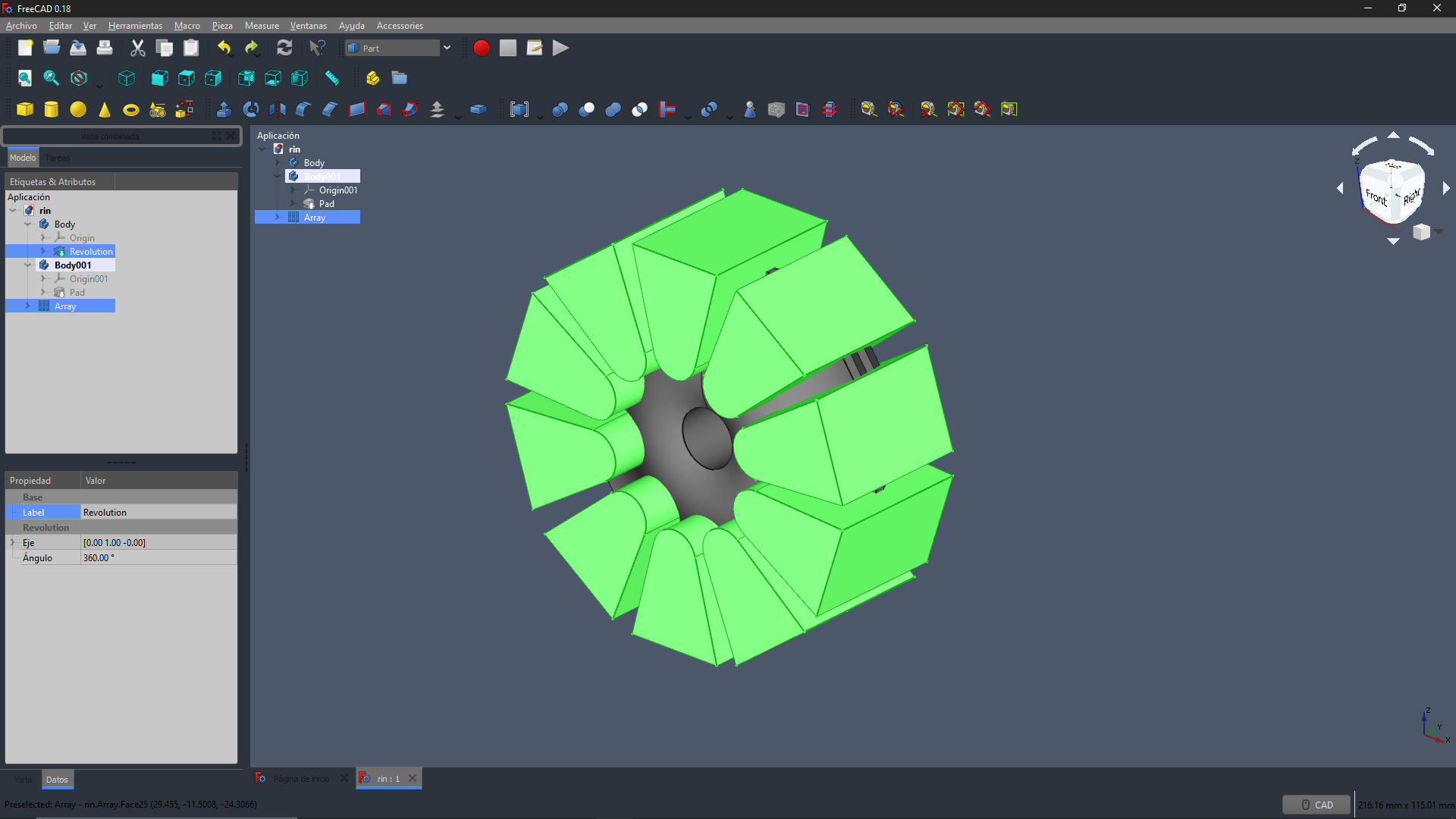

Part
Nos pasamos ahora a part, seleccionamos revolucci[on y array y le aplicamos una substracci[on
Zoom

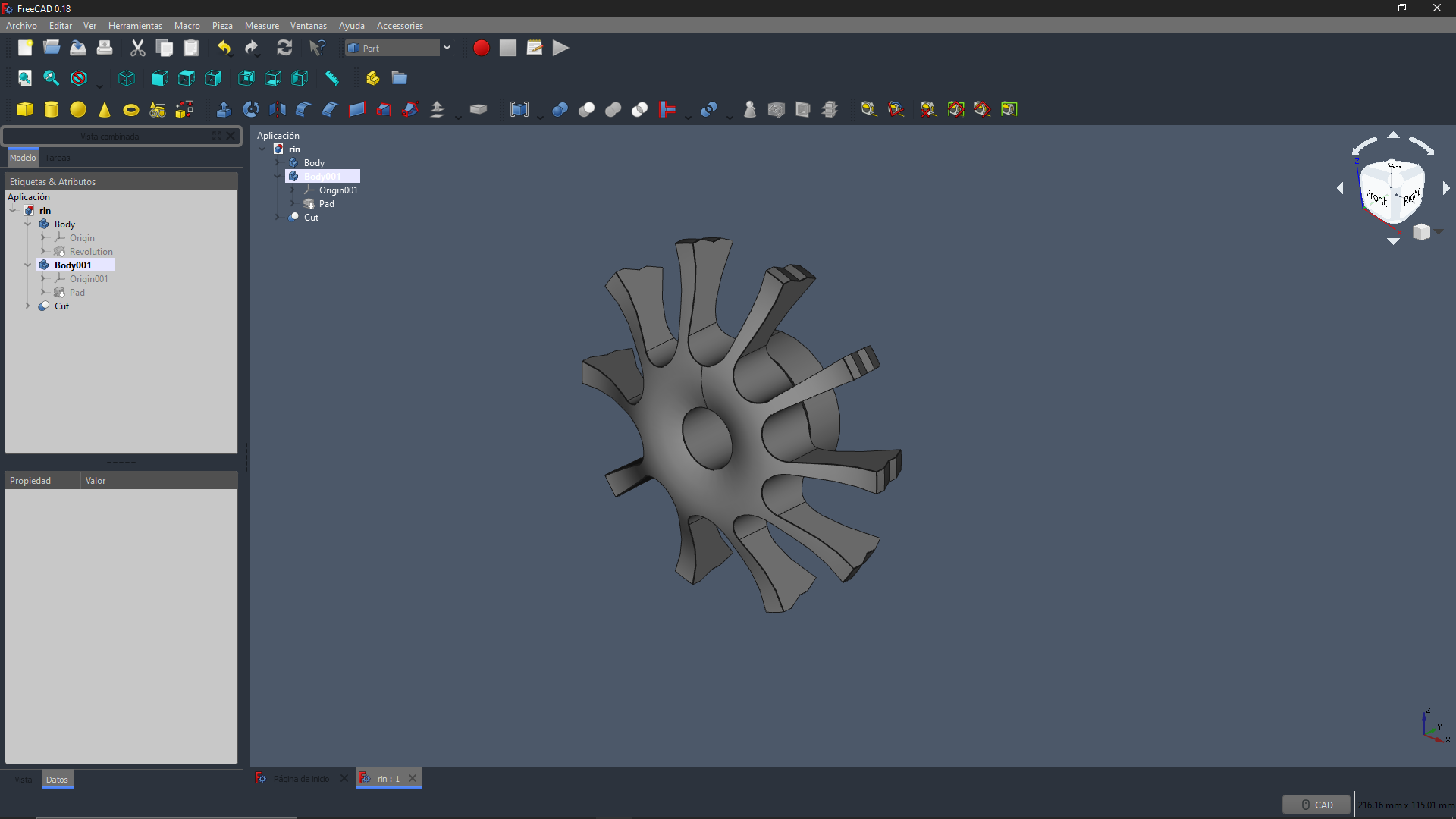

Primera parte lista
Y tenemos nuestra primera parte lista
Zoom
Ahora seguimos con el siguientes operaciones.
Segunda parte

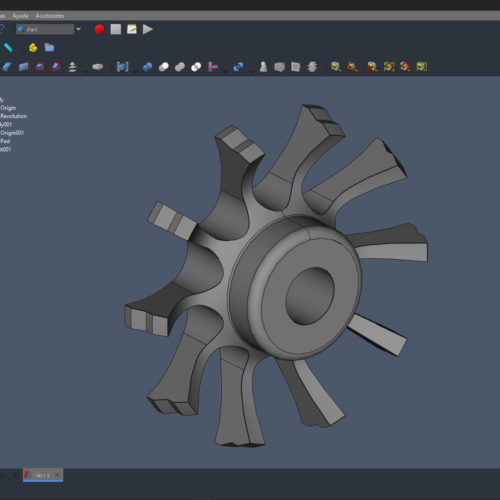

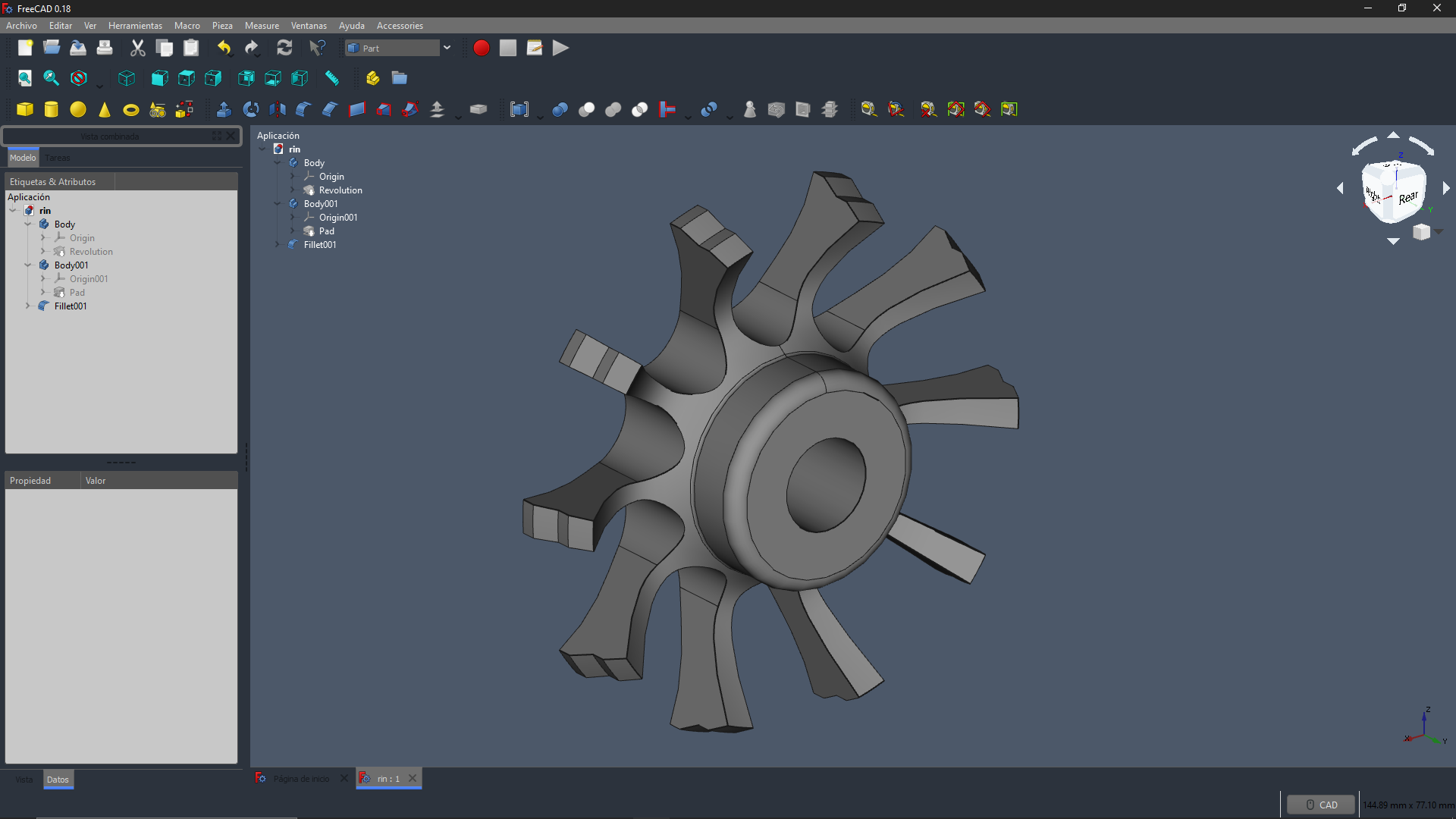

Redondeos
Redondeamos con 2 mm y con 1 mm la parte interior del rin
Zoom

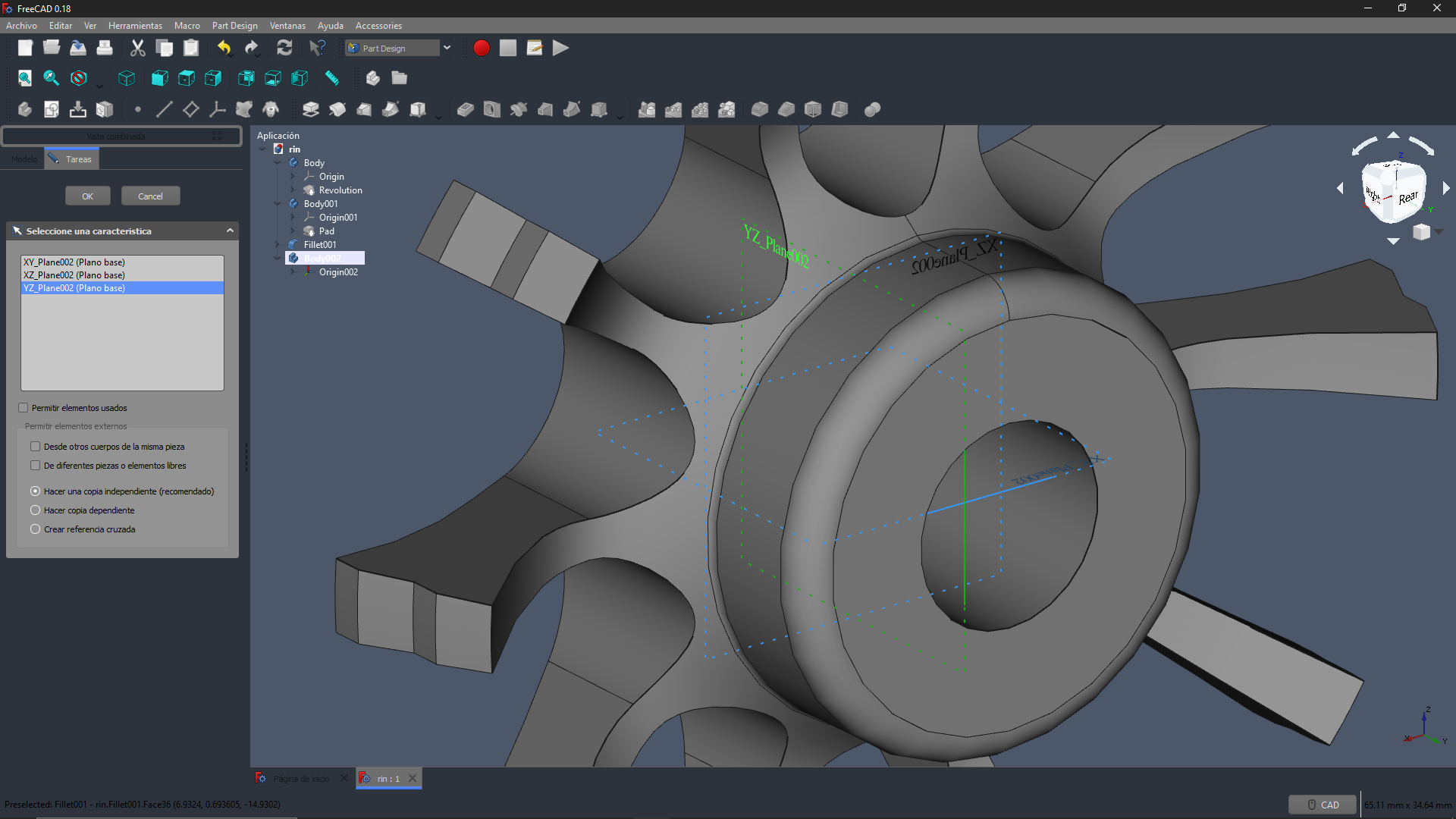

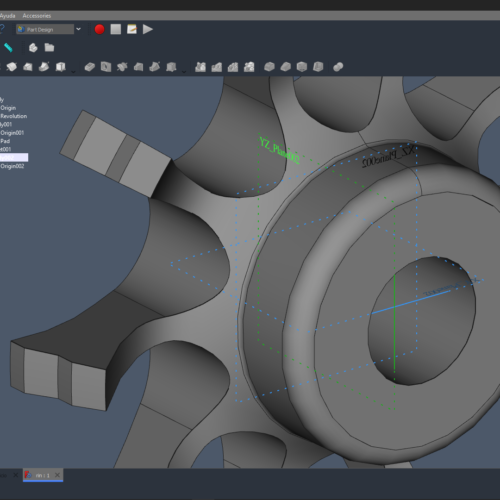

Cuerpo 3
Generamos un nuevo cuerpo en el plano YZ. y cambiamos la visualización a alambre
Zoom

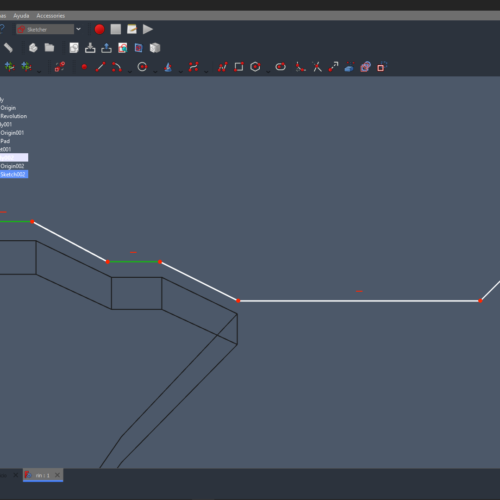

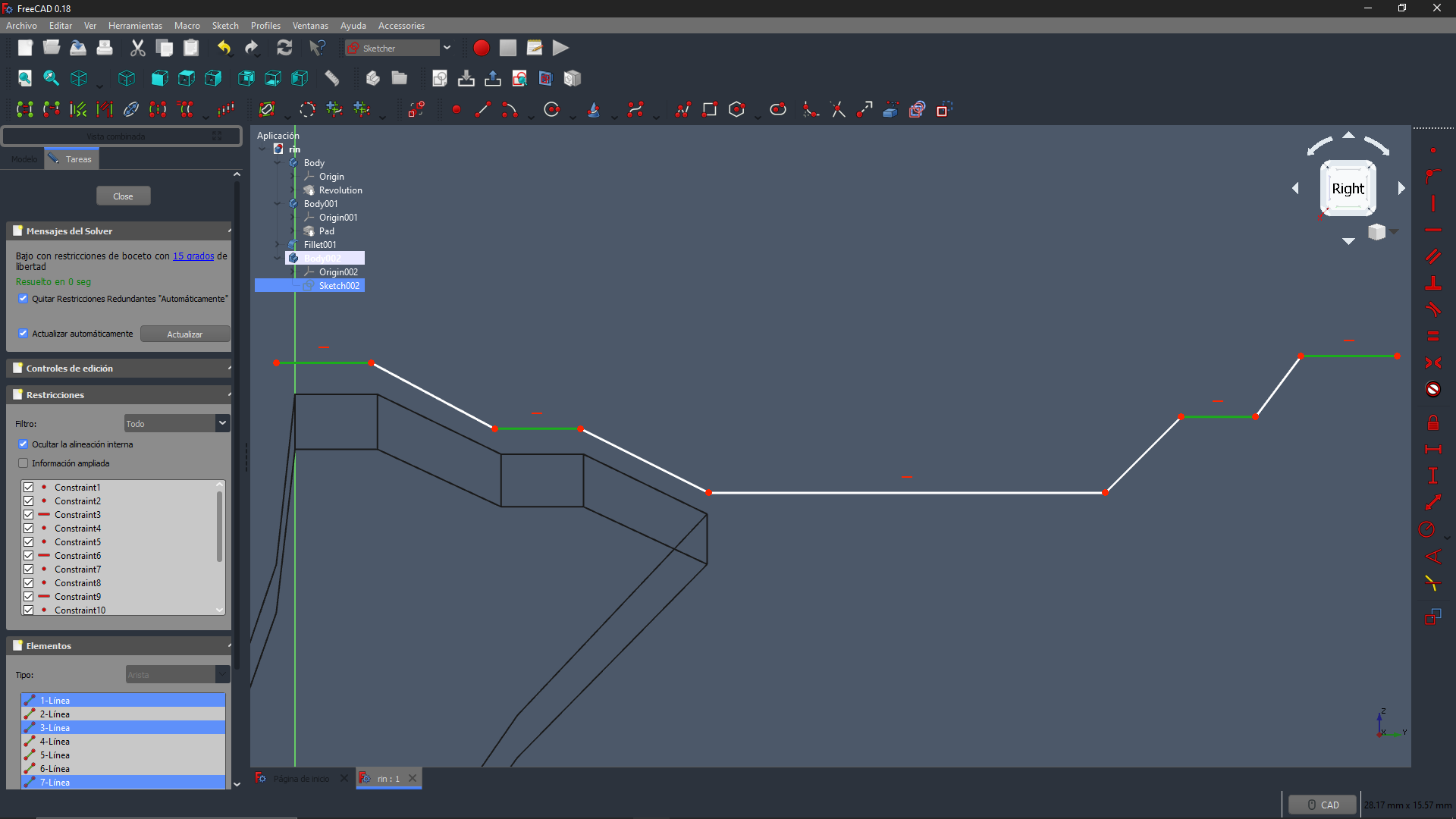

Restricción
Seleccionamos las cuatro líneas y damos una restricción de igualdad y una medida de 2 unidades
Zoom

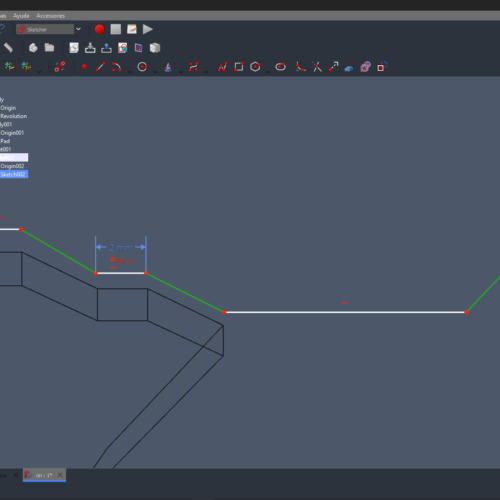

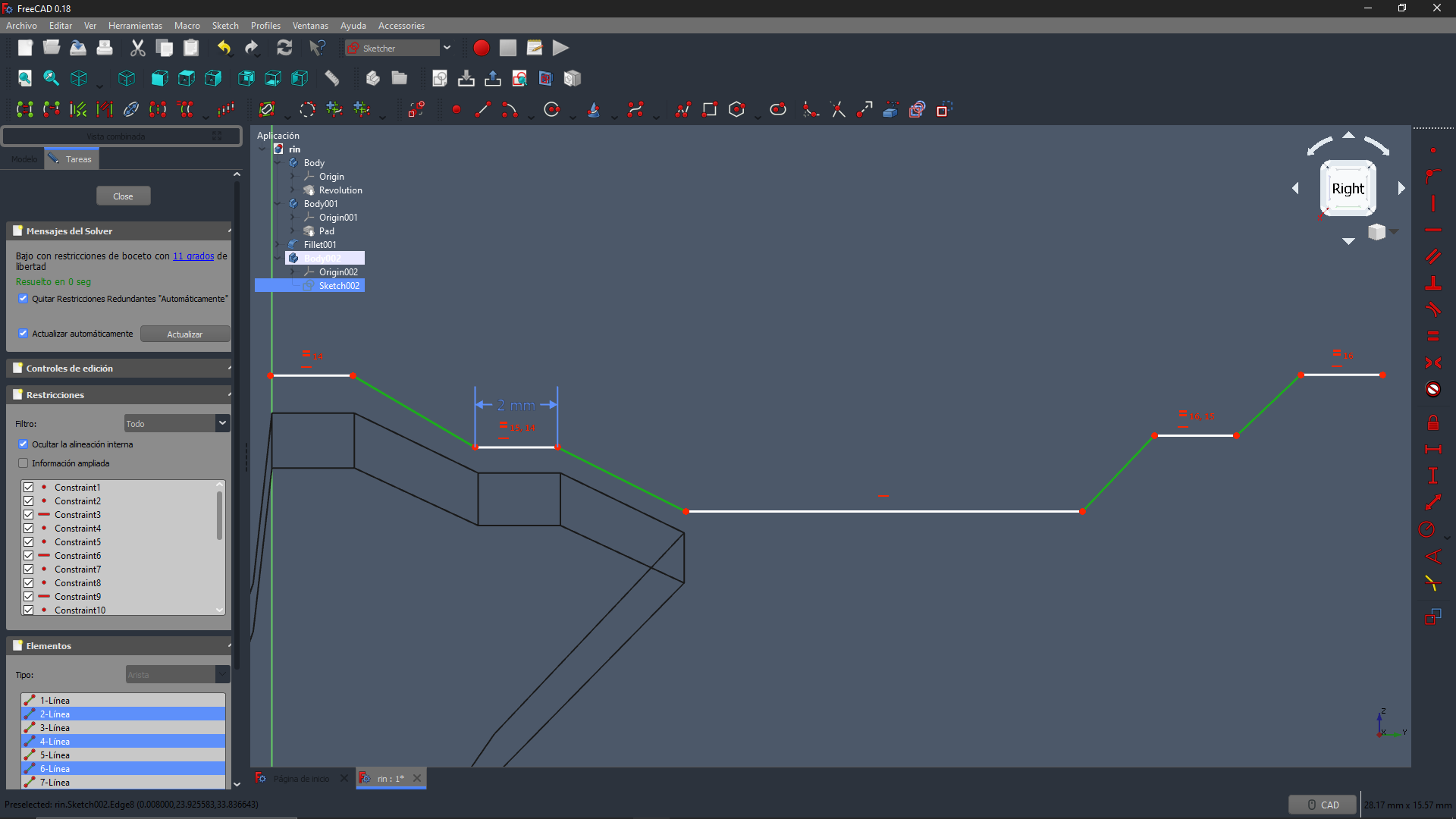

Restricción oblicua
Colocamos una restricción en las líneas oblicuas.
Zoom

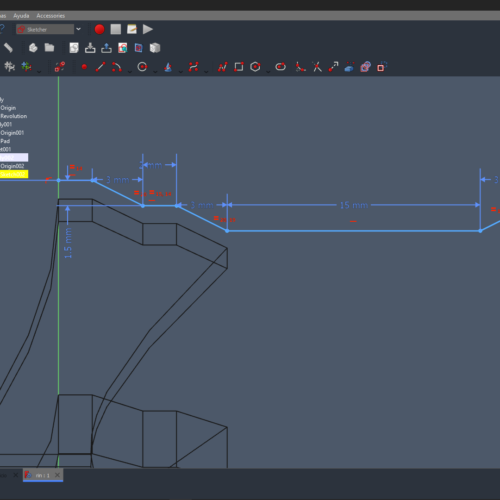

perfil 2
Revisamos cotas y restricciones
Zoom

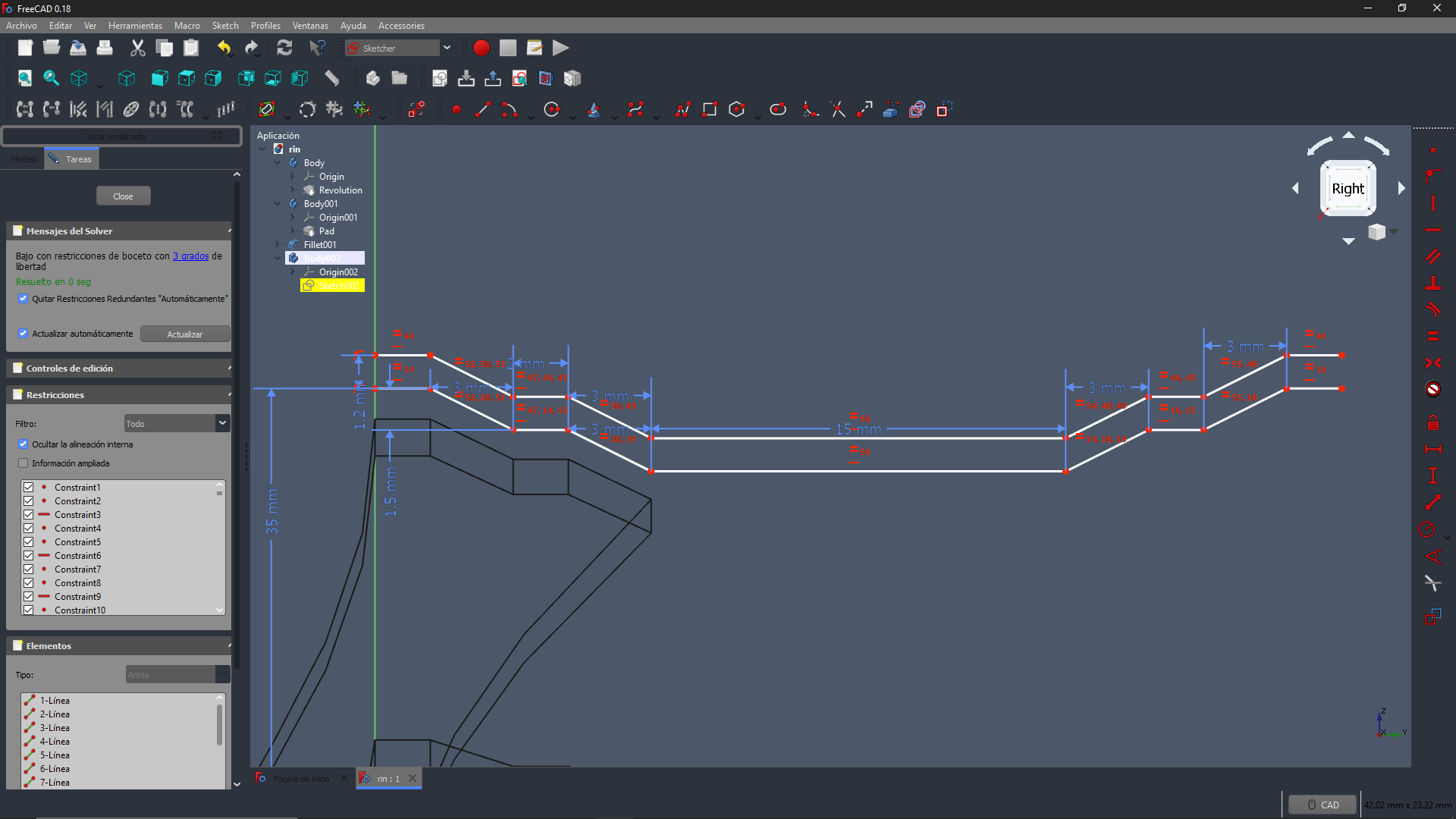

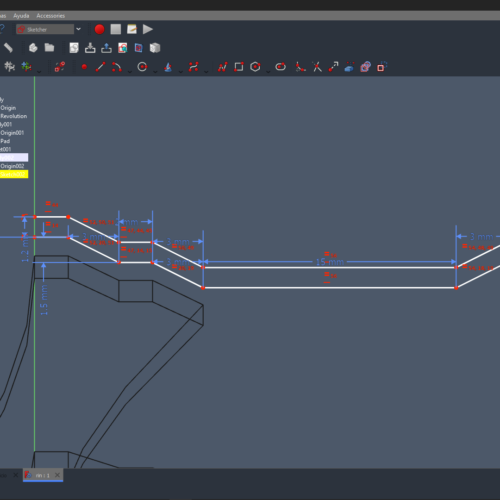

Clone
Con un punto y a una distancia de 1.2 mm generamos un clon de la primeara línea que trazamos
Zoom

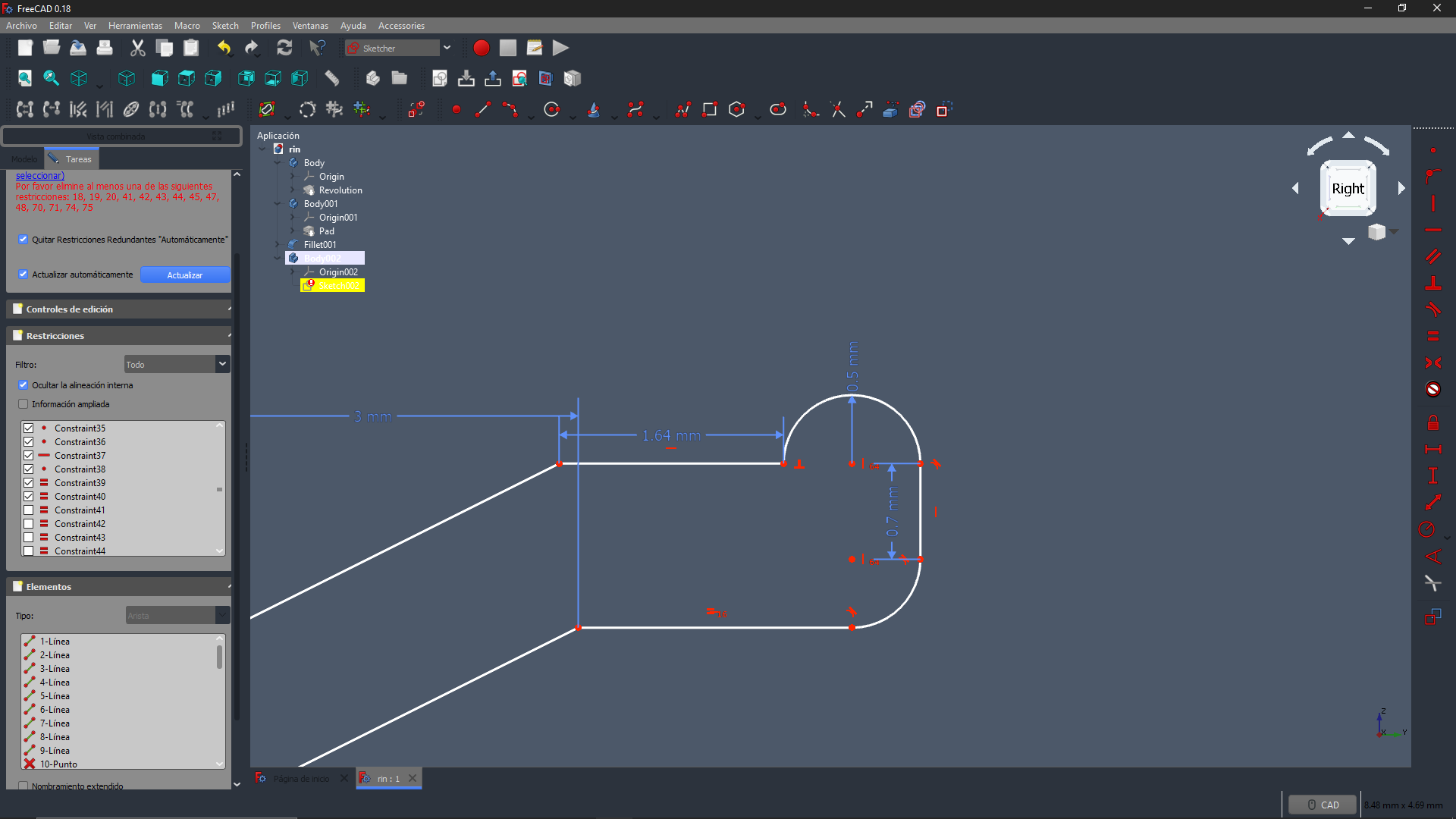

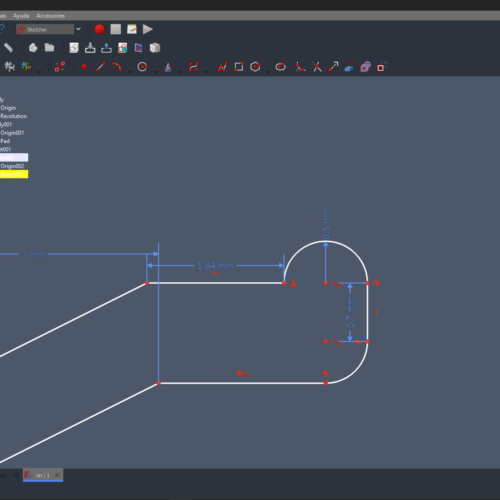

Perfil 3
Desarrollamos el siguiente perfil en los dos lados
Zoom

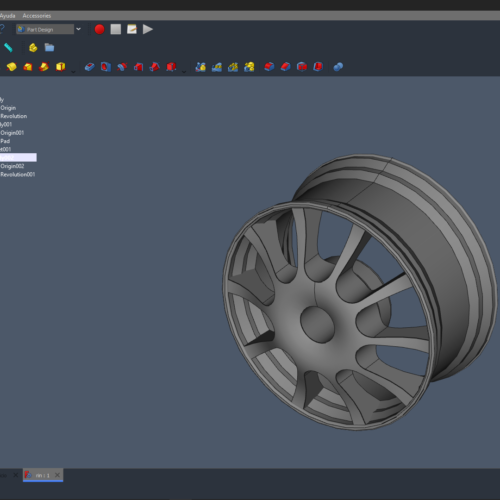

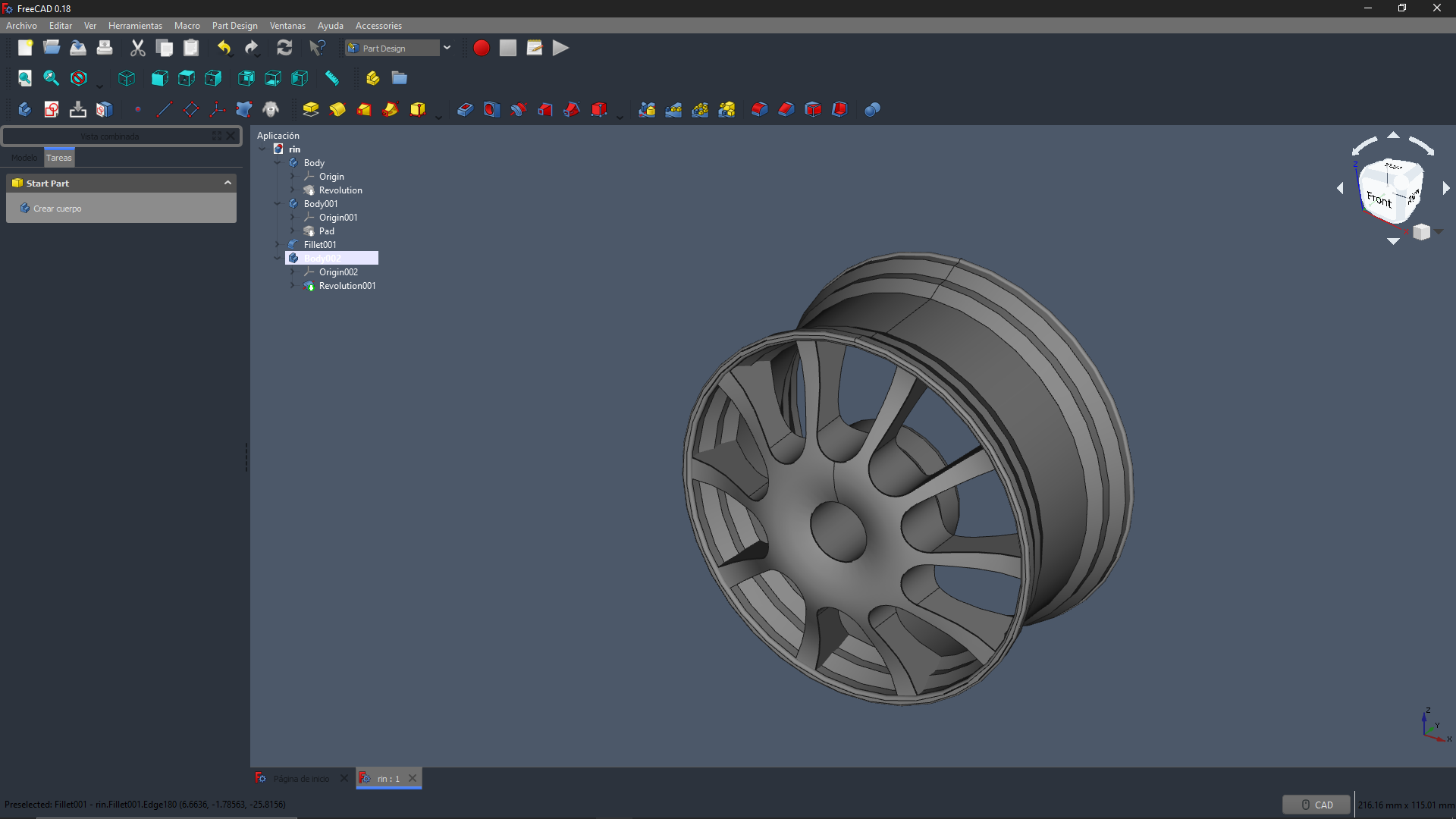

Revolución
Hacemos una revolución en el eje Y
Zoom

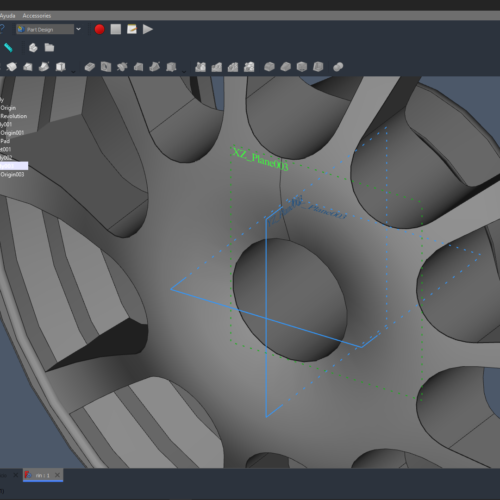

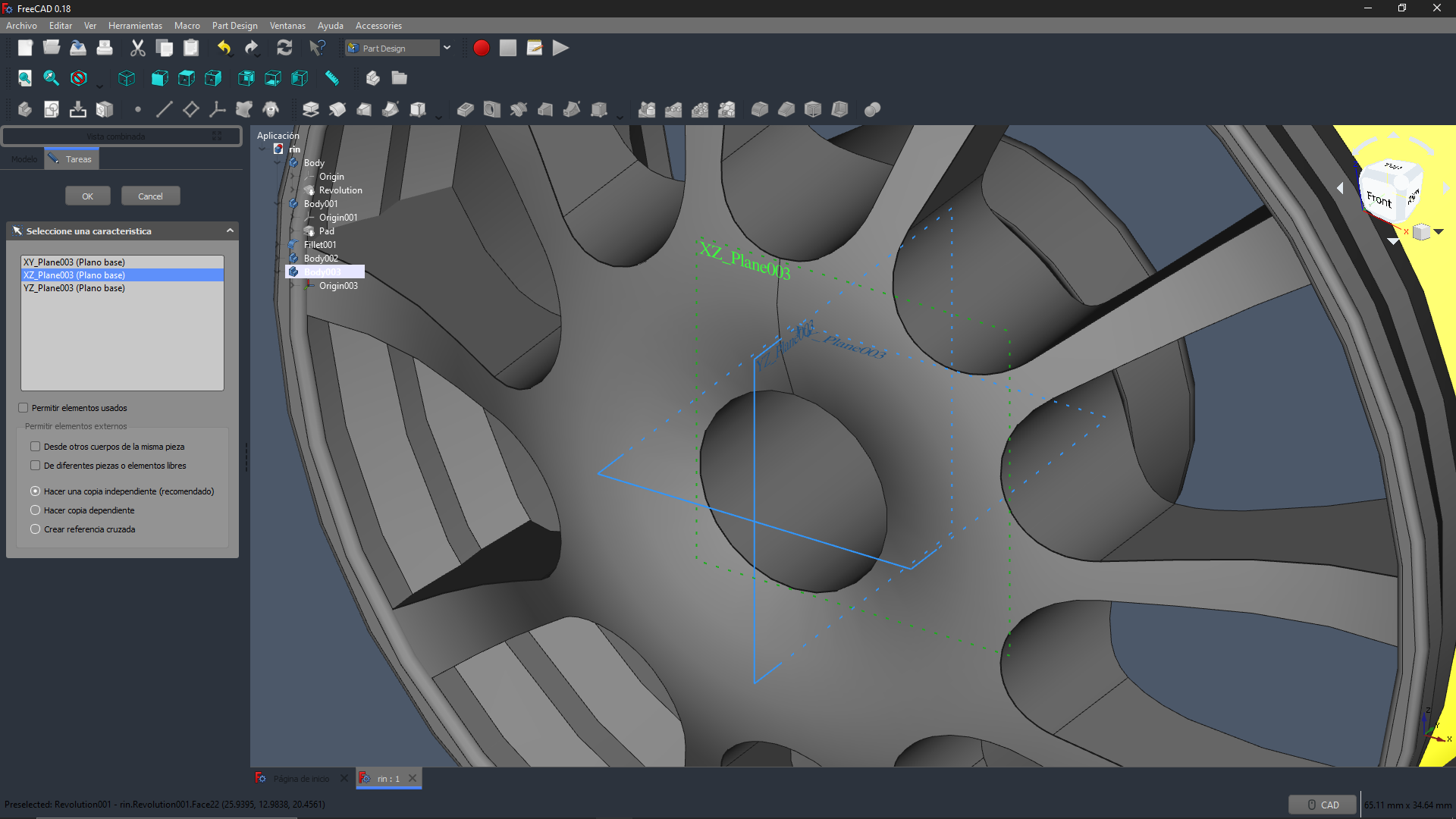

Cuerpo 4
Generamos un nuevo cuerpo con las siguientes características
Zoom

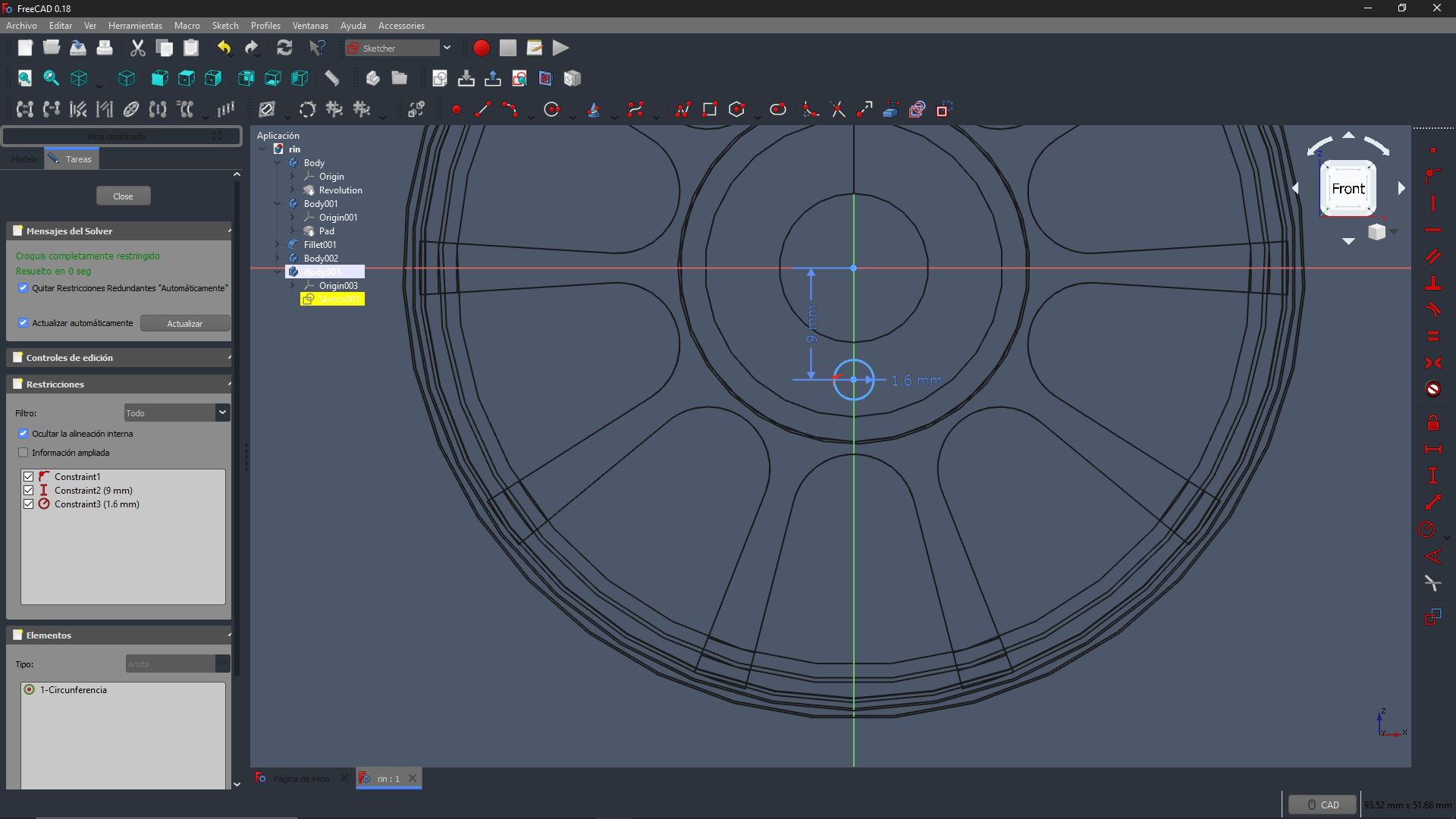

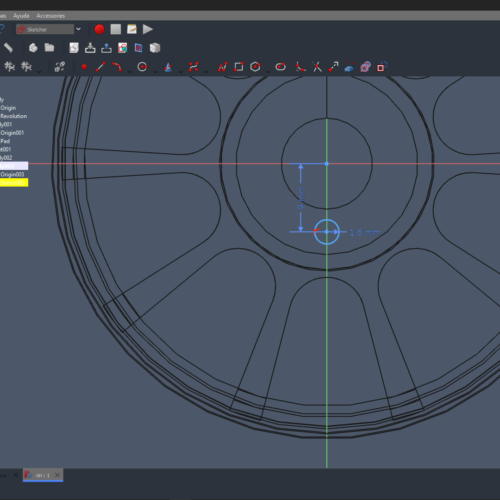

círculo
Trazamos un circulo con las siguientes medidas.
Zoom

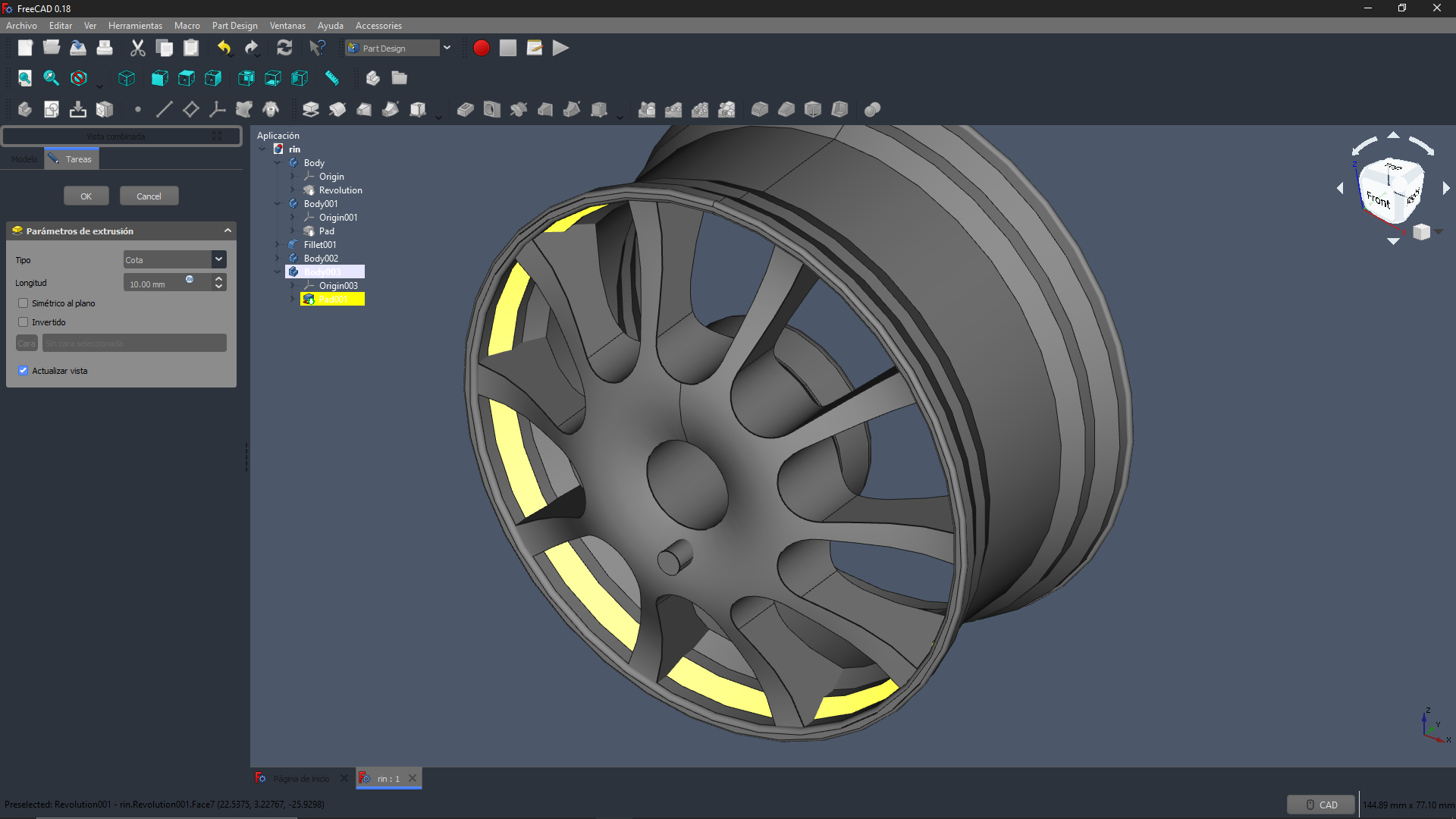

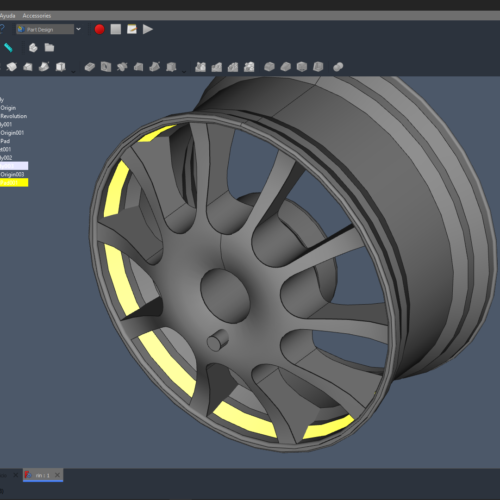

Circulo extruido
salimos del croquis cambiamos la vizualización extruimos el circulo en 10 mm y cambiamos a draft
Zoom

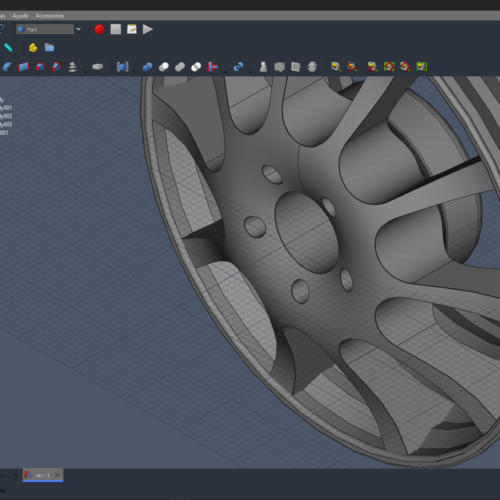

subtraccion
seleccionamos la ultima operacion, aplicamos el array polar los ejes quedan X 0, Y 1, Z 1 y numero de polares , nos vamos a part, seleccionamos filles y la ultima operación y usamos corte entre dos formas.
Zoom

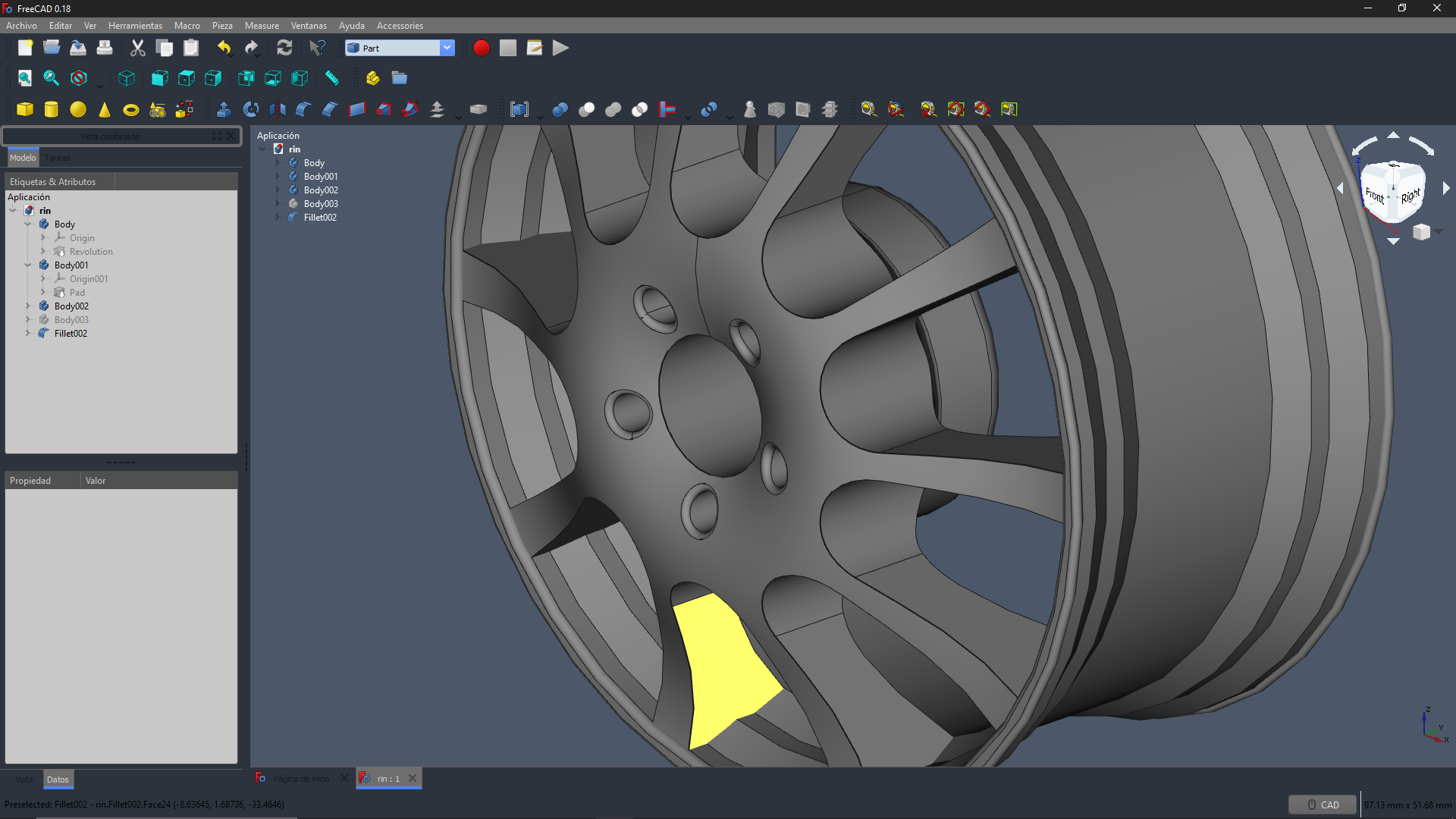

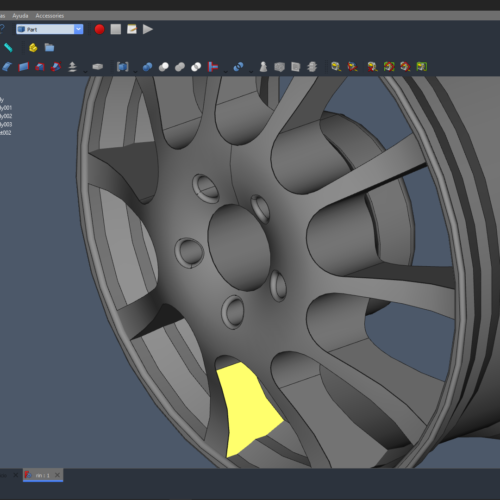

Aplicamos un redondeo
En part aplicamos un redondeo a los barrenos
Zoom

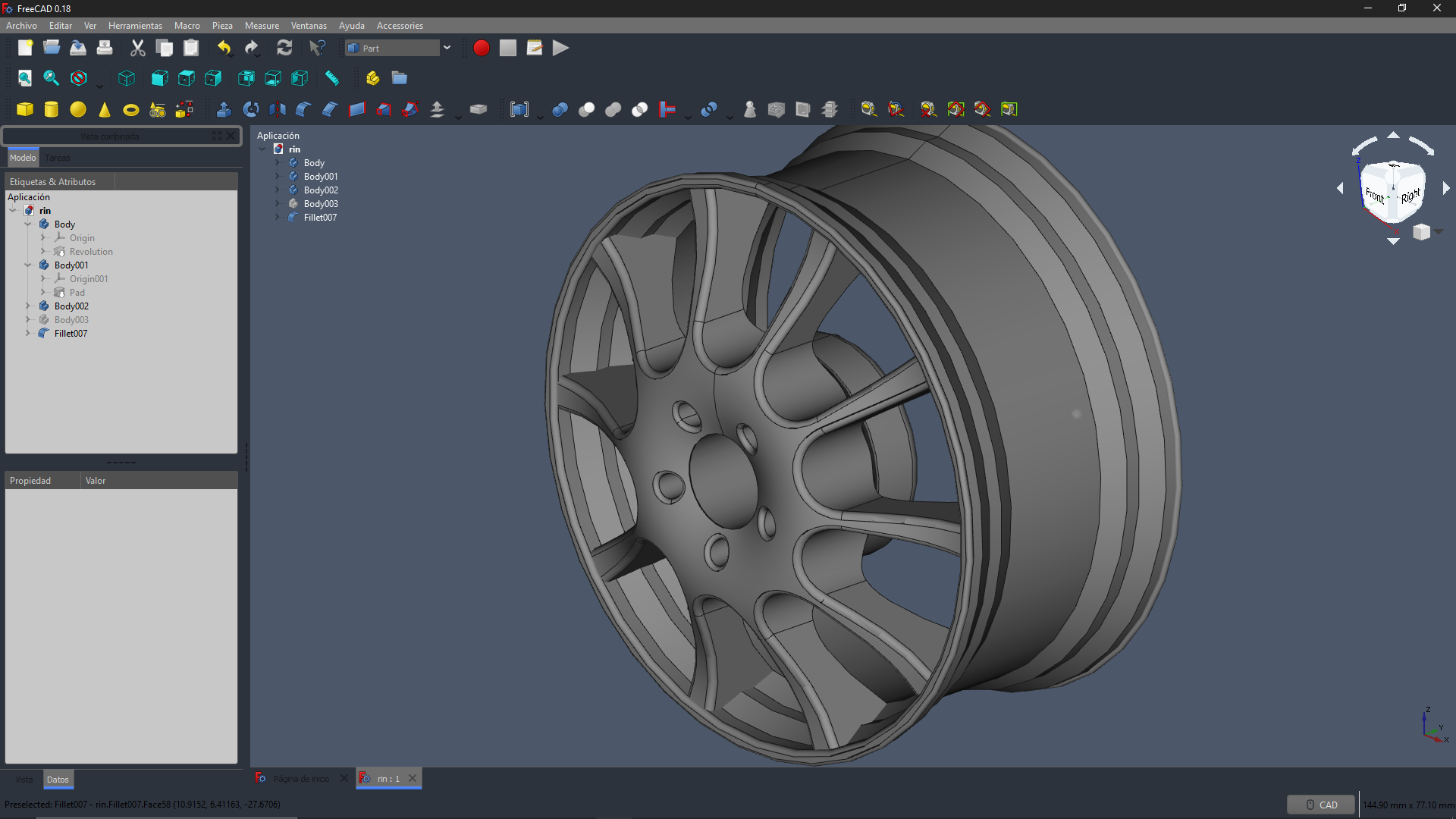

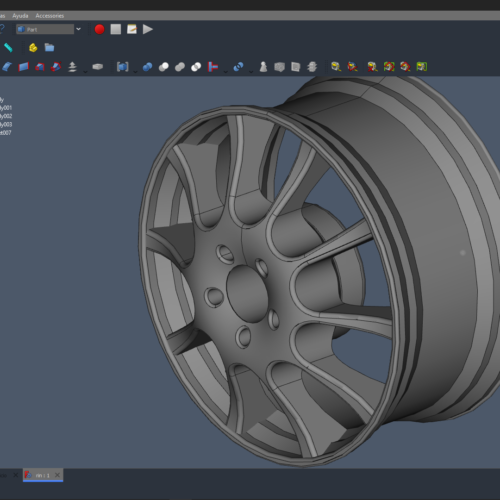

rendodeos en brazos
Con un radio de .8 hacemoslos redondeos en los brazos
Zoom

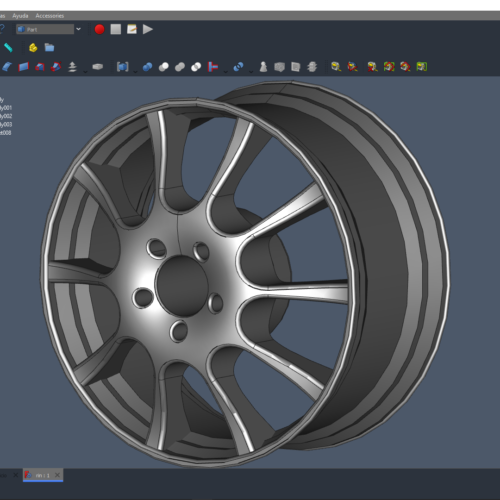

Presentacion
Y terminamos..
Zoom
